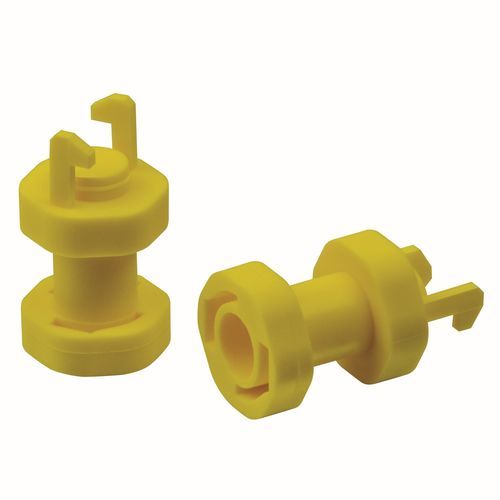

Capuchon cylindrique LTPVCC

TPVpour connecteur électriqueà emboîter

Présentation du produit
Heyco® Capuchon étanche pour connecteur PV protège l'extrémité exposée des connecteurs PV non sécurisés de 4 mm jusqu'à l'installation finale, empêchant l'entrée de liquides, d'insectes et de poussières. Le capuchon se fixe par un simple encliquetage avec rotation d'un quart de tour.

Caractéristiques

• Solution complète pour protéger l'extrémité exposée d'un connecteur PV non sécurisé de 4 mm.
• Encliquetage avec rotation d'un quart de tour pour maintenir le capuchon en place sur les parties mâles ou femelles.
• Protège contre l'infiltration de liquides, d'insectes et de particules de poussière pendant le stockage et l'installation.
• Fournit au minimum une protection IPX4 sur les connecteurs PV de 4 mm ; atteint IP67 avec le connecteur courant Staubli MC4.

Spécifications rapides
Matériau : Nylon 6/6 résistant à la chaleur et aux UV — Couleur : Jaune (également disponible en blanc)
Plage de température : -40°F (-40°C) à 221°F (105°C)

Numéros de pièce et dimensions
En-tête du tableau : PART NO. | DESCRIPTION | A (in / mm) | B (in / mm) | C (in / mm)
S6254 | LTPVCC YELLOW 100/BAG | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6255 | LTPVCC YELLOW BULK | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6256 | LTPVCC WHITE 100/BAG | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6257 | LTPVCC WHITE BULK | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm

Illustrations
Images du produit et vues en installation disponibles montrant le capuchon en place.

Spécifications techniques

• Matériau : Nylon 6/6 résistant à la chaleur et aux UV
• Couleur : Jaune (également disponible en blanc)
• Plage de température : -40°F (-40°C) à 221°F (105°C)
• Protection environnementale : Minimum IPX4 sur connecteurs PV 4 mm ; IP67 atteint avec le connecteur Staubli MC4
• Numéros de pièce : S6254, S6255, S6256, S6257
• Dimensions typiques : A = 0.85 in (21.6 mm) ; B = 0.80 in (20.3 mm) ; C = 1.43 in (36.3 mm)
