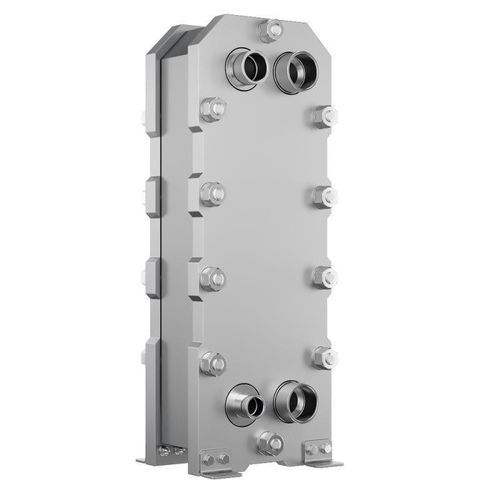

Échangeur de chaleur à plaques brasées L ULTRA

en cuivreen acier inoxydableen acier

Présentation
L'échangeur à plaques brasées L ULTRA est conçu spécifiquement pour les systèmes frigorifiques et pompes à chaleur CO2 transcritiques (R744). Conçu pour des pressions de service jusqu'à 140 bar et des températures jusqu'à 150 °C, il prend en charge les fonctions de gas cooler, évaporateur et échangeur de ligne d'aspiration qui dépassent les capacités des échangeurs à plaques brasées standard.

Caractéristiques principales

• Pression nominale 140 bar : Adapté à la plage de fonctionnement complète des systèmes CO2 transcritiques, y compris les pics de pression à haute température ambiante
• Géométrie de plaques optimisée pour le CO2 : Motif de corrugation et épaisseur des plaques conçus pour le transfert thermique diphasique du CO2 (évaporation, condensation, refroidissement de gaz supercritique)
• Compatibilité avec les configurations CO2 : Convient pour gas cooler (supercritique), évaporateur (sous‑critique) et échangeur de ligne d'aspiration
• Empreinte compacte : Performances thermiques élevées dans un encombrement réduit pour faciliter l'intégration OEM
• Réfrigérant à faible PRG : Conçu pour le CO2 (R744) avec un PRG de 1, non impacté par les restrictions F‑Gas

Conception

• Connexions : NPT interne/externe, connexions doubles, Victaulic, brides (DN80 PN40 / ANSI B16.5 3" Classe 300), options de brasage SORF
• Brazing cuivre ou inox LUNA
• Plates chauffantes : acier inox 1.4404 (AISI 316L)
• Plates avant et arrière : 1.4301 (AISI 304)
• Châssis additionnel : acier peint ; feuilles de protection et plaques de couverture

Applications

• Systèmes frigorifiques (gas cooler et fonctions évaporateur en CO2)
• Pompes à chaleur
• Climatisation
• Systèmes de refroidissement industriels et process
• Refroidissement urbain (district cooling)
• Industrie chimique et pétrochimique
• Raffinage
• Échangeurs pour l'industrie agroalimentaire

Spécifications techniques

• Normes de conception : ASME ; PED ; UL
• Pression maximale de conception : L ULTRA — 140 BAR (2030 PSI) ; LUNA ULTRA — 70 BAR (1015 PSI)
• Température maximale de conception : 150° C / 302° F
• Matériau des plaques chauffantes : acier inox 1.4404 (AISI 316L) avec brasage cuivre ou inox (LUNA)
• Plates avant & arrière : 1.4301 (AISI 304) ; châssis additionnel : acier peint
• Types de conception : versions avec brasage cuivre ou inox
• Types de connexion : NPT interne/externe, connexions doubles, Victaulic, brides (DN80 PN40 / ANSI B16.5 3" Classe 300), brasage SORF
• Certifications : ASME ; PED ; UL
