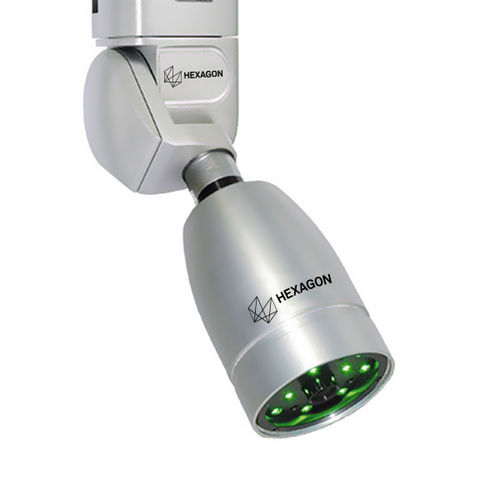

Capteur optique pour machine de mesure tridimensionnelle HP-C-VE Vision Sensor

Le reflet de votre CMM HP-C-VE est une caméra montable sur une MMT. Le CCD 2D sensible à la lumière et la lampe LED intégrale permettent d'éclairer et de visualiser une zone de la pièce à mesurer. Il est donc possible de mesurer optiquement des composants à grande échelle. Le champ visuel (CV) complet de la lunette ou certaines de ses régions d'intérêt (RI) permettent de sélectionner une ou plusieurs caractéristiques à mesurer (exemples : alésages, positions des bords). Grâce au contrôle logiciel de l'éclairage, l'utilisateur peut optimiser l'image pour chaque mesure. Applications habituelles de HP-C-VE : Petites pièces difficiles à contrôler par contact avec les stylets Composants souples ou déformable par contact Marquage imprimés ou déposés Cartes avec circuit imprimé Spécificités et avantages Changement automatique de HP-C-VE et autres palpeurs MMT classiques Compatibilité avec les têtes de palpeur HH-A et HH-AS Éclairage intégral contrôlé par logiciel Compatibilité avec le rack de changement HR-R Fonctions de mesure visuelle utilisées pour les grandes pièces
