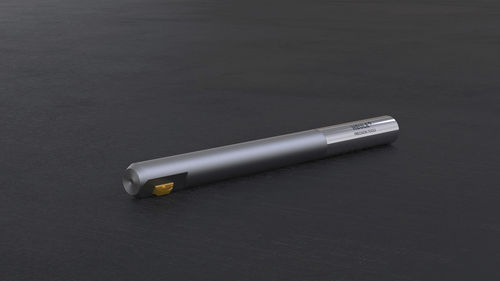

Outil de chanfreinage pour machine-outil SNAP series

outil de chanfreinage pour machine-outil
outil de chanfreinage pour machine-outil
outil de chanfreinage pour machine-outil
outil de chanfreinage pour machine-outil
outil de chanfreinage pour machine-outil
outil de chanfreinage pour machine-outil
outil de chanfreinage pour machine-outil
outil de chanfreinage pour machine-outil
outil de chanfreinage pour machine-outil
outil de chanfreinage pour machine-outil
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Applications
pour machine-outil
Diamètre

Min: 2 mm
(0,08 in)

Max: 35 mm
(1,38 in)

Description

a été conçu pour le chanfreinage de la périphérie d'un perçage, usinage en poussant et en tirant en une passe. Pas besoin de retourner la pièce à usiner, ni d'arrêter la Rotation de broche. Il enlève les bavures des deux bords d'alésage et applique un chanfrein. L'outil SNAP a été conçu pour un fonctionnement automatique pour de grandes séries de pièces à usiner. Spécifités / Avantages: - Chanfreinage de la périphérie d’un perçage, usinage en poussant et en tirant en une passe. - Couteaux en carbure revêtus pour tous types de matières, interchangeables manuellement. - De conception simple, de grande fiabilité dans son utilisation. - Aucun marquage dans l’alésage lors de son passage. - Peut être utilisé pour des diamètres de perçages minimum de Ø 2 mm Le couteau de chanfreinage SNAP est maintenu par un pion de blocage actionné par un ressort hélicoïdal qui se trouve dans le corps de l’outil. Ce couteau SNAP a une forme propre et réalise des usinages en poussant et en tirant, génère le chanfrein voulu en largeur et angulairement. Dés que le chanfrein défini est usiné, le couteau se rétracte dans le corps d’outil. La largeur et l’angle du chanfrein sont définis géométriquement et dimensionnellement par la forme du couteau SNAP et peuvent être uniquement modifiés qu’en changeant les paramètres de celui-ci. Quand le couteau se dégage totalement de l’alésage, il reprend sa position initiale grâce à la vis de réglage du ressort. Le couteau est prévu avec une partie neutre et glissante pour éviter tous marquages dans l’alésage. On peut traverser un alésage fini sans aucun risque de détériorations. Le résultat est exceptionnel pour réaliser des chanfreins en une passe.
