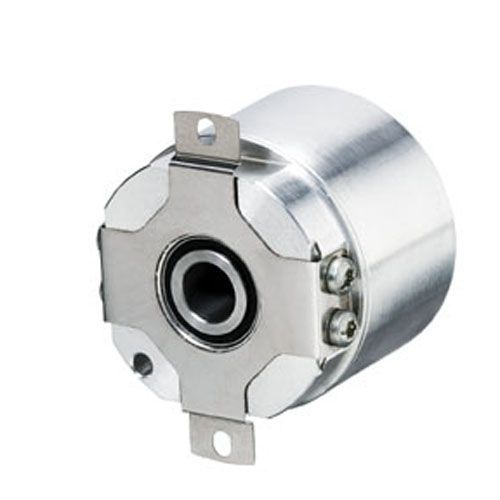

Codeur rotatif absolu ACURO AD36 seriesoptiqueà engrenage16 bits
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- absolu
- Technologie
- optique, à engrenage
- Résolution codeurs absolus
- 16 bits, 12 bits, 14 bits, 18 bits, 20 bits, 22 bits
- Construction
- à axe creux, monotour, multitour
- Signal de sortie
- numérique, SSI
- Matériau
- en aluminium
- Niveau de protection
- IP40
- Applications
- pour l'industrie
- Diamètre du boîtier
38 mm
(1,5 in)- Vitesse de rotation
10 000 rpm
(62 832 rad.min-1)- Température de process
Min: -40 °C
(-40 °F)Max: 120 °C
(248 °F)
Description
Pour les servomoteurs sans balais
Installation compatible avec le résolveur taille 15
Avec arbre creux traversant de 8 mm
19 bits monotour + 12 bits multi-tour
10 000 tr/min en fonctionnement continu
Multi-tour optique à engrenage
Interface SSI ou BiSS
Sinusoïde 1 Vpp
Bande passante de 500 kHz
L'AD 36 est un codeur absolu optique à engrenage multitours et balayage optique, de taille 36 mm. Seul modèle de sa catégorie, il offre un arbre creux traversant de 8 mm, ce qui permet une installation compatible avec les résolveurs. Le concept mécanique est basé sur un arbre monté sur deux roulements à billes avec un support de couple flexible. L'AD36 peut être monté dans des servomoteurs BLDC de faible hauteur. L'interface de communication BiSS ou SSI permet de réaliser des circuits de commande entièrement numériques. Il est disponible avec des résolutions allant jusqu'à 19 bits en monotour et 12 bits en multi-tour.
