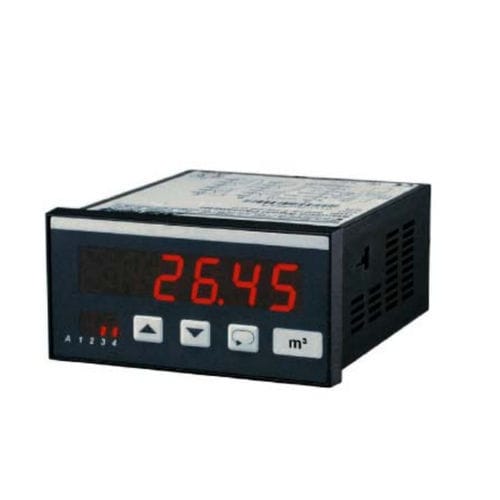

Afficheur à LED DTA 9648

compactà 4 chiffrespour mesure de niveau de réservoirs

convient pour mesurer le contenu des réservoirs, en particulier des réservoirs pressurisés, en déterminant une différence de pression 2 entrées 0/4...20 ma ou 0/2...10 v dc pour le transmetteur de pression 1 entrée pour la correction automatique du niveau de remplissage affichage du volume ou de la masse (poids) 6 formes de réservoirs standard ou spéciales sélectionnables max. 4 sorties d'alarme, relais inverseur ou transistor sorties analogiques isolées galvaniquement, 0/4...20 ma, 0/2...10 v dc (en fonction de la charge) type de protection en façade ip 65 champ d'affichage chiffres 0...999999 réglage possible en l'absence de pression Description de l'appareil L'afficheur de contenu de réservoir DTA 9648 a été conçu pour toutes les applications dans le domaine de la mesure de contenu de réservoir et est, en particulier, utilisé pour les mesures de volume avec des produits liquides dans des réservoirs de différentes formes. Une connexion pour un transmetteur de pression avec une sortie analogique 0/4...20 mA ou 0/2...10 V DC est disponible, ainsi qu'une 2ème entrée de mesure pour les mesures de niveau de remplissage utilisant la pression différentielle. Les calculs de volume sont basés sur la mesure de la pression hydrostatique lorsque la densité du fluide est connue. Le niveau de remplissage est calculé et affiché en utilisant la géométrie du réservoir - les formules pour les formes de réservoir les plus courantes sont stockées en interne et peuvent être appelées - ou une table de points d'échantillonnage créée par l'étalonnage volumétrique. L'appareil offre la possibilité de connecter un capteur de niveau supplémentaire. Lorsqu'un niveau spécifique est atteint, l'affichage est corrigé à la valeur correspondant à la hauteur de remplissage du réservoir dans lequel le capteur de niveau est installé.
