Pont process

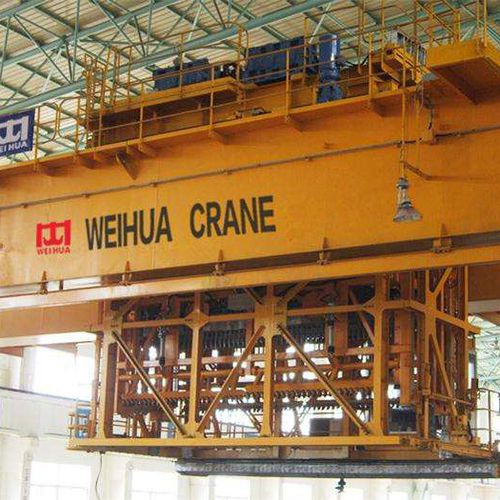

Electrolytic Copper Crane est un ensemble de grues spéciales pour les exigences du processus de production du cuivre électrique. Sa fonction principale est de retirer la plaque positive et négative de l'unité de travée, puis de la soulever jusqu'à la fente vide et de l'installer dans la cellule électrolytique, c'est-à-dire dans le réservoir. Retirer la plaque négative et la transporter jusqu'à l'unité de lavage après avoir terminé l'électrolyse. Enfin, retirez la plaque résiduelle épuisée (c'est-à-dire la plaque positive) de l'électrolyse et envoyez-la à l'unité de lavage. La grue électrolytique en cuivre est composée d'une commande électrique, d'un chariot, d'un mécanisme de déplacement de la grue et d'un pont. Le chariot est composé d'un mécanisme de levage, d'un mécanisme de déplacement du chariot, d'un cadre de chariot, d'un cadre extérieur, d'une cabine mobile, d'un mécanisme de cuve à liquide et d'un appareil de levage. L'appareil de levage est composé d'un châssis de guidage fixe et mobile, d'une louche de grue positive et négative et d'un peigne de rangement. Le levage, la grue et le chariot sont tous contrôlés en fréquence, l'ensemble de la machine est contrôlé par PLC Siemens série 1500, et le transducteur est contrôlé par communication PROFINET, la cabine du conducteur est équipée d'un écran tactile, qui peut afficher l'ensemble des informations d'état et de défaut du véhicule. La grue et le chariot adoptent la position de télémétrie laser et la précision de positionnement est de ±10mm. Grâce à son fonctionnement pratique, la grue offre de bonnes performances et un fonctionnement fiable et est bien accueillie par la majorité des utilisateurs.
