Patte de fixation robuste

en métalindustrielle

Nom du produit

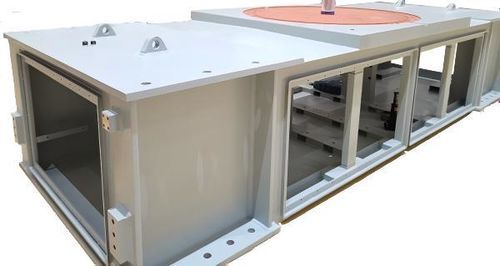

Pièces de support pour disjoncteur GIS ultra‑haute tension

Catégorie

• Fabrication de pièces et usinage
• Usinage mécanique de précision

Description du produit
Ces pièces de support sont installées sous la cuve principale des disjoncteurs GIS ultra‑haute tension. L'ensemble de support présente une structure complexe composée d'environ 80 sous‑ensembles distincts. La fabrication exige un contrôle strict des déformations de soudage et une grande précision d'assemblage et de rivetage. La bride en tôle cintrée du support est une interface clé reliant la cuve du disjoncteur en haut au mécanisme hydraulique opérateur en bas et nécessite des exigences de planéité et de surface très strictes.

Caractéristiques techniques

• Équipements applicables : disjoncteur GIS ultra‑haute tension (pièces de support sous la cuve principale)
• Complexité d'assemblage : environ 80 sous‑ensembles
• Exigences de fabrication : contrôle strict des déformations de soudage et de la précision d'assemblage/rivetage
• Exigence de planéité de la bride : ≤ 0,1 mm
• Finition de surface : ≤ Ra3.2
• Écart d'épaisseur de la bride après usinage : ≤ 1 mm
• Contrôle des tolérances sur les zones critiques : ≤ 0,05 mm
