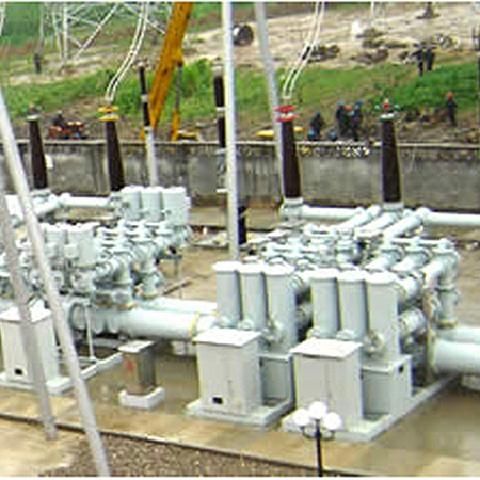

Appareillage de commutation isolé au gaz SF6 ZF12-72.5/126/145 (L)
haute tensionACtriphasé

appareillage de commutation isolé au gaz SF6
appareillage de commutation isolé au gaz SF6
appareillage de commutation isolé au gaz SF6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécification électrique
haute tension, AC, triphasé
Construction
isolé au gaz SF6
Applications
pour réseau électrique
Autres caractéristiques
au sol, extérieur
Courant primaire

2 000 A, 3 150 A

VAC

72,5 kV, 125 kV, 145 kV

Description

L'appareillage de commutation à isolation gazeuse (GIS) est un appareillage de commutation triphasé à haute tension qui est utilisé pour le contrôle, la mesure, la protection et la commutation des lignes de transmission. Depuis 1984, plus de 5000 baies sont en service, certaines étant exportées en Thaïlande, en Guinée équatoriale et dans d'autres pays. Le GIS ZF12 -72.5/126/145 (L) contient les principaux équipements de sous-station, tels que le disjoncteur, le sectionneur, le sectionneur de terre, le transformateur de tension, le transformateur de courant et le parafoudre. Tous les composants sont triphasés en une seule fermeture. Le GIS peut être connecté à la ligne d'entrée et de sortie de la douille ou du câble, ou directement au transformateur selon les différentes exigences de connexion. 1. Le mécanisme est exempt d'huile/gaz, de construction simple, d'entretien facile et de fonctionnement fiable. 2. Le boîtier est fabriqué en alliage d'aluminium pour assurer un poids léger, une faible élévation de température et une forte anticorrosion... 3. Des systèmes de double scellement sont adoptés pour garantir une haute fiabilité dans l'étanchéité au gaz et le taux de fuite de gaz annuel est inférieur à 0,5%. 4. Excellentes performances en matière d'isolation, de conduction et de transport du courant.

---
