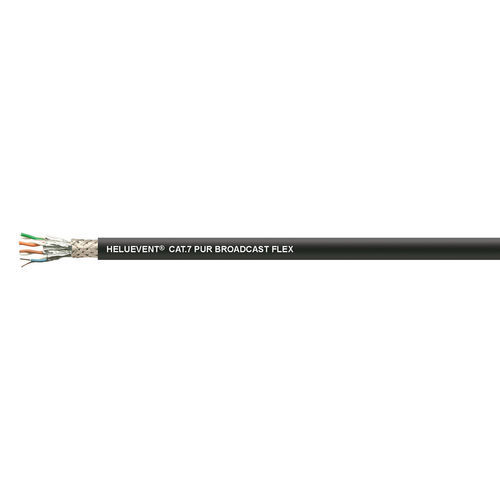

Câble électrique de données HELUEVENT® BROADCAST FLEX

en pairesen cuivreen PUR

Description
Résistant aux UV. Extrêmement souple. Sans halogène. PiMF: paire en feuillard métallique.

Points forts

• résistant aux UV
• extrêmement souple
• sans halogène
• PiMF (paire en feuillard métallique)

Détails de l'article
Numéro d'article: 11029360
Désignation de l'article: HELUEVENT® CAT.7 S/FTP PUR BROADCAST FLEX 4 x 2 x AWG 26/7
AWG (approx.): -
Ø extérieur mm (approx.): 7,2
Indice cuivre/km: 17,5
Poids kg/km (approx.): 45,0
Base de cuivre en EUR / 100 kg: 150
Mètres par unité de conditionnement: 100, 500, 1000
Coupe à longueur disponible: oui
EAN / GTIN: 4060892563416
Numéro tarif douanier: 85444920

Données techniques
Câble Ethernet / Cat. 7 selon ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2; PoE Type 1-4
Plage de température: flexible 0°C à +50°C; fixe -40°C à +80°C
Tension nominale: 80 V AC/DC
Tension d'essai âme/âme: 1000 V DC
Tension d'essai âme/écran: 1000 V DC
Résistance du conducteur à 20°C: max. 125 Ohm/km
Résistance de boucle à 20°C: max. 250 Ohm/km
Capacité mutuelle (nom.): env. 43 pF/m
Vitesse de propagation relative: env. 75%
Impédance caractéristique à 20°C: à 100 MHz, 100 Ohm ± 5 Ohm
Temps de propagation: 460 ns/100m
Skew (décalage de retard): max. 10 ns/100m
Rayon de courbure minimum: flexible 8 x Ø extérieur; fixe 4 x Ø extérieur

Structure

• Fil de cuivre nu, dimensions AWG
• Isolation des conducteurs: mousse PE
• Identification des conducteurs: codage couleur, paires: N°1: blanc/bleu; N°2: blanc/orange; N°3: blanc/vert; N°4: blanc/brun
• Conducteurs torsadés par paires avec longueurs de pas optimales
• Élément d'écran: paires, feuille d'aluminium plastifiée (St)
• Paires torsadées avec longueur de pas optimale
• Blindage: tresse de fils de cuivre étamés, couverture env. 46%
• Bande de protection
• Gaine extérieure: PUR
• Couleur de la gaine: noir
• Marquage de longueur: en mètres

Propriétés

• Résistant aux rayonnements UV
• Sans halogène

Application
HELUEVENT® CAT.7 PUR BROADCAST FLEX est un câble de données pour applications studio et broadcast dans l'industrie musicale. Il est très flexible et possède une gaine spéciale en PUR. Convient pour des installations intérieures et extérieures mais pas pour une pose directe en terre. Prend en charge Audio over IP (AoIP), Video Ethernet; IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 16 MB; ISDN; FDDI; ATM.

Remarques

• Les dimensions des conducteurs sont basées sur le système de mesure AWG, les sections métriques (mm²) sont approximatives et données à titre indicatif.

Caractéristiques / spécifications techniques

• Catégorie: Cat. 7 (câble Ethernet)
• Normes: ISO/IEC 11801, DIN EN 50173, IEC 61156-6, DIN EN 50288-4-2
• Plage de température: flexible 0°C à +50°C; fixe -40°C à +80°C
• Tension nominale: 80 V AC/DC
• Tension d'essai âme/âme et âme/écran: 1000 V DC
• Résistance du conducteur à 20°C: max. 125 Ohm/km
• Résistance de boucle à 20°C: max. 250 Ohm/km
• Capacité mutuelle (nom.): env. 43 pF/m
• Vitesse de propagation: env. 75%
• Impédance caractéristique (20°C, à 100 MHz): 100 Ohm ± 5 Ohm
• Temps de propagation: 460 ns/100m
• Skew: max. 10 ns/100m
• Rayon de courbure minimum: flexible 8 x Ø extérieur, fixe 4 x Ø extérieur
• Ø extérieur (approx.): 7,2 mm
• Poids (approx.): 45,0 kg/km
• Matériau de la gaine: PUR (noir)
• Blindage: feuilles d'aluminium plastifiées (St) sur paires + tresse en fils de cuivre étamés (env. 46% de couverture)
• Marquage de longueur: en mètres
• Longueurs d'emballage: 100 m, 500 m, 1000 m
• Prend en charge PoE Type 1-4 et plusieurs protocoles réseau (10Base-T, 100Base-T, 1000Base-T, etc.)
