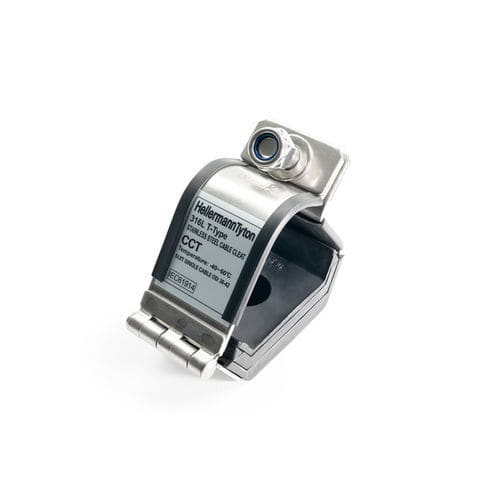

Collier pour câble électrique en acier inoxydable CCT128-SS316L/PO-ML

avec montage à visignifugéréutilisable

Description
La bride de câble CCT128 en configuration Tréfoil fixe et soutient les faisceaux triphasés en formation tréfoil, maintenant l'alignement et la contention en fonctionnement normal et lors d'événements de court-circuit. Conçue pour des environnements exposés à des courants de défaut élevés, elle limite les mouvements des câbles dus aux forces électromécaniques afin de protéger les installations et le personnel et répondre aux exigences normatives.

Points clés

• Conforme à IEC 61914:2021
• Construction en acier inoxydable marin SS316L
• Fournie avec visserie SS316L (boulons M8, M10 ou M12) et écrou autobloquant en nylon
• Montage par vis (M10 fourni en standard)
• Isolation protectrice en polyoléfine
• Maintient le câble sous les forces électromécaniques générées par les courts-circuits
• 180 kA en pointe à 300 mm d'espacement ; 125 kA en pointe à 600 mm
• Très forte résistance aux impacts (test charge latérale moyen 25 kg ; test axial réussi)
• Test de flamme par aiguille : 30 secondes
• Test de résistance aux UV : 1000 heures

Données de base
⌀ du câble max : 128 mm
⌀ du câble min : 119 mm
Couleur : Métal (ML)
Description : Bride de câble en configuration Tréfoil, fabriquée en SS316L avec isolation polyoléfine pour les applications où les forces de court-circuit présentent un risque pour équipements et personnes.
Méthode de fixation : Montage par vis
Caractéristiques produit clés : isolation protectrice
Matière : Acier inoxydable (SS316L), compound de polyoléfine (PO)
Propriétés mécaniques : Très forte résistance aux impacts
Type de vis de montage : Vis M10 (fournie en standard)
PART DESCRIPTION : CCT128-SS316L/PO-ML
Contenu colis : 1 sachet (EA)
Famille de produit : Brides de câbles Tréfoil
Groupe produit : Bride de câble acier inoxydable
Brève description : Bride de câble Tréfoil, SS316L, pour diamètres 119 mm à 128 mm, IEC 61914:2021
Type : CCT128
Application typique : Fixation et support de câbles électriques dans les systèmes de gestion de câbles ; maintien de l'alignement et de la contention en fonctionnement normal et lors de courts-circuits
Stabilisé UV : Oui
Variante : TREFOIL
Poids/unité : 1.5 kg

Dimensions du produit
⌀ faisceau : 119–128 mm
⌀ faisceau max. : 128 mm
⌀ faisceau min. : 119 mm
Profondeur (D) : 210 mm
Hauteur (H) : 265 mm
Convient pour section : 2500 mm²
Épaisseur (T) : 2.1 mm
Largeur (W) : 295 mm

Spécifications
Résistance à la corrosion : Oui
Conforme ELV (Article 4 - 2) : Oui
Résistant au feu : Oui
Inflammabilité : non combustible
Sans halogène : Oui
Produits dangereux : Non
Température d'utilisation : -40 °C à +60 °C
Conformité ROHS : Oui
Résistant aux forces de court-circuit : Applications moyenne/haute tension
Réutilisable : Oui
Normes : IEC 61914:2021

Logistique et emballage
Pays d'origine : CN
Code douanier : 73269098
EAN13 / GTIN : 4031026790954
Packaging 1 - Quantité : 1 (sachet)
Packaging 1 - Type : sachet
Packaging 1 - Poids : 1.5 kg
Packaging 3 - Hauteur : 0.27 m
Packaging 3 - Longueur : 0.46 m
Packaging 3 - Quantité : 10 (carton)
Packaging 3 - Type : carton
Packaging 3 - Volume : 0.0447 m³
Packaging 3 - Poids : 15.93 kg
Packaging 3 - Largeur : 0.36 m
Packaging 4 - Hauteur : 1.224 m
Packaging 4 - Longueur : 1.2 m
Packaging 4 - Quantité : 160 (palette)
Packaging 4 - Type : palette
Packaging 4 - Volume : 1.175 m³
Packaging 4 - Poids : 276.88 kg
Packaging 4 - Largeur : 0.8 m

Informations complémentaires / Classification
ETIM 8.0 Key : EC004588
ETIM 9.0 Key : EC004588
UNSPSC Key : 31162305

Caractéristiques techniques / spécifications

• Modèle / Type : CCT128
• Matériaux : SS316L inoxydable avec isolation polyoléfine
• Plage de diamètres câble : 119–128 mm
• Montage : Montage par vis (vis M10)
• Température d'utilisation : -40 °C à +60 °C
• Poids par unité : 1.5 kg
• Normes : IEC 61914:2021
• Résistant à la corrosion, sans halogène, résistant au feu, stabilisé UV
