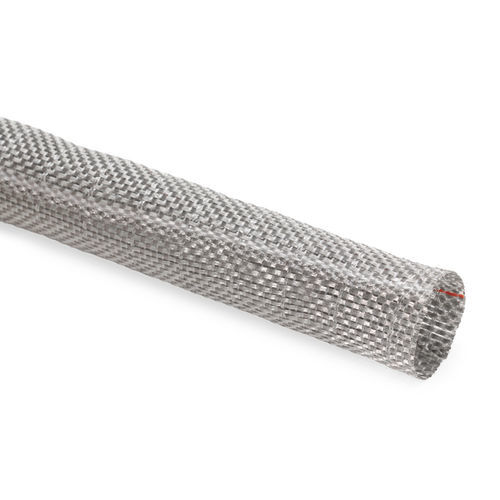

Matériau de blindage CEM Twist-In-EMIZ-38-SNCU/PET-ML

Description
Helagaine Twist-In-EMIZ est une gaine tissée auto-enveloppante destinée au regroupement et au blindage des faisceaux de câbles contre les interférences électromagnétiques (EMI). Conçue pour le ferroviaire, elle convient également aux secteurs naval, automobile et industriels nécessitant une forte atténuation EMI et une installation en retrofit.

Caractéristiques principales

• Gaine auto-enveloppante en cuivre étamé (SNCU) et monofilament polyester (PET)
• Système Z breveté offrant un blindage électromagnétique performant
• Atténuation CEM > 60 dB (testé 10 kHz–100 MHz, IEC 62153-4-3, triaxial)
• Sans halogène et conforme sécurité feu (EN 45545-2 : R22 HL3, R23 HL3)
• Bonne résistance à l'abrasion, aux vibrations, aux chocs et au brouillard salin
• Repositionnable, très flexible, adapté à la maintenance et au retrofit
• Installation rapide sans outil; montage post-terminaison possible
• Pour une protection EMI efficace, mise à la masse recommandée aux deux extrémités, idéalement reprise de blindage 360° sur connecteurs métalliques

Données de base
Application : Regroupement et protection EMI des faisceaux dans les systèmes ferroviaires, navals, automobiles et industriels. Couleur : Métal (ML). Matière : Cuivre étamé (SNCU) / Polyester (PET). Ouvert (montage ultérieur) : Oui. Référence : Twist-In-EMIZ-38-SNCU/PET-ML. Contenu : 15 m par bobine. Famille : Helagaine Twist-In-EMIZ. Groupe : Gaine de protection EMI auto-enveloppante. Courte description : Gaine auto-enveloppante pour protection EMI. Poids/unité : 0,133 kg.

Dimensions produit
Ø du toron : 32–38 mm. Ø max. : 38 mm. Ø min. : 32 mm. Longueur (L) : 15 m. Poids : 133 g/m.

Spécifications
Résistance à la corrosion : EN 2591-307 (96 h), ISO 9227 (600 h), IEC 60068-2-52 (severity 3). ELV conforme (article 4-2) : Oui. Exigences EMI : 10 kHz–100 MHz (IEC 62153-4-3, triaxial) — résultats sur demande. Sans halogène : Oui. Produits dangereux : Non. Température d'utilisation : -65 °C à +150 °C. RoHS conforme : Oui. Norme : EN 45545-2.

Caractéristiques / spécifications techniques

• Modèle / Type : Twist-In-EMIZ-38
• Matières : Cuivre étamé (SNCU) et Polyester (PET)
• Atténuation EMI : > 60 dB (10 kHz–100 MHz, IEC 62153-4-3)
• Plage de température : -65 °C à +150 °C
• Diamètre toron : 32–38 mm
• Conformité : EN 45545-2 (R22 HL3, R23 HL3)
• Résistance à la corrosion : EN 2591-307, ISO 9227, IEC 60068-2-52
• Conditionnement : 15 m par bobine; Poids/unité : 0,133 kg; Poids linéique : 133 g/m
