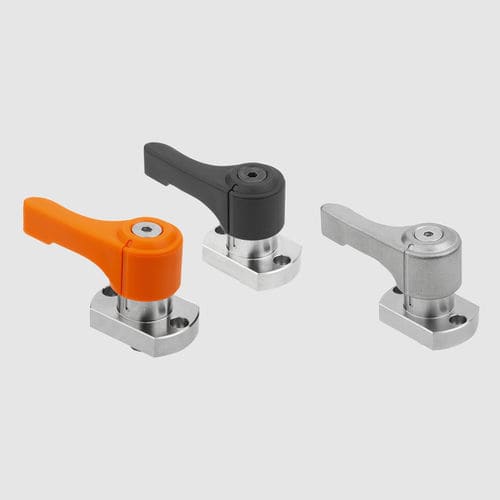

Bride de serrage manuelle K2550 series

mécaniqueà commande manuelled'arbre

Les pinces de serrage offrent un moyen pratique, simple et rapide de fixer ou de desserrer des pièces mécaniques telles que des barres plates ou des arbres. Elles sont idéales pour les applications dans le domaine de la construction de machines et des technologies de production, où des manipulations répétées sont souvent nécessaires. Les pinces de serrage sont faciles à monter et permettent un réglage précis ainsi qu’un maintien sûr. Matériau Boîtier, goupille et pince en forme de diamant en acier inoxydable. Levier en acier inoxydable ou en thermoplastique PA (polyamide). Version Boîtier et goupilles bruts. Pince en forme de losange zinguée par électrolyse. Levier en PA renforcé de fibre de verre, orange ou noir. Levier en acier inoxydable, brut. Remarque Des vis de fixation en acier inoxydable M2 ou M3 sont fournies. Dégraissez soigneusement toutes les surfaces de contact. Ne déplacez pas les tiges ou arbres bloqués. Respectez la plage de serrage recommandée (5,9 - 6,3 mm). Des chocs ou vibrations excessifs peuvent entraîner le déplacement de l'objet serré. Mode d'emploi Assurez-vous que la pince de serrage est en position déverrouillée. Glissez la barre plate ou l'arbre dans la position déverrouillée. Tournez le levier de 90°. Lorsque le serrage est complet, les repères sont alignés et un clic se fait entendre. Référence du schéma 1) Option de montage 1 pour barres plates 2) Option de montage 2 pour arbres 3) Option de montage 3 pour arbres aplatis 4) Position de serrage 5) Position non serrée 6) Diamètre de fraisage pour les variantes à surface diamantée 7) Convient aux vis de fixation (à six pans creux) M2/M3 8) H4 = Plage de serrage recommandée (course de serrage 5,8 - 6,5) 9) Dimensions minimales pour le montage des colliers de serrage 10) Acier plat 11) H6 = Épaisseur de l'acier plat (0 - 0,2), déterminée par le client 12) Arbre 13) Diamètre du collet d'arbre : diamètre de l'arbre + 0,1 + 0,2
