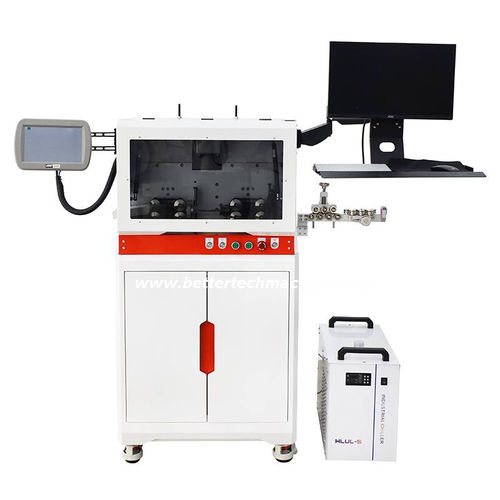

Machine à couper et dénuder de fils JWD-SM603

à lamelaser UVprogrammable

Présentation
La machine automatique de découpe, dénudage et marquage laser UV JWD-SM603 est conçue pour le traitement haute efficacité des faisceaux de câbles en environnement industriel. Elle associe découpe précise, dénudage non destructif et marquage laser UV haute vitesse à une distribution des tâches basée sur MES pour automatiser les flux de production.

Modèle
JWD-SM603

Marque
BETTERTECH

Fonctionnalités principales

• Taille de câble applicable : 0,75–30 mm² (max. Φ18) — fils unipolaires, câbles multipolaires, câbles blindés, fils PVC et autres fils électriques
• Système laser : laser UV 5 W pour marquage sans contact et grande vitesse ; prise en charge des polices vectorielles, codes-barres, codes QR, logos et données variables
• Intégration MES : intégration transparente pour distribution automatique des tâches et exécution en usine intelligente
• Capacité de production : jusqu'à 3500 pièces/h (selon taille et longueur du fil)
• Méthodes de marquage : marquage à point fixe, à distance fixe, continu et vidage des polices d'impression

Applications

• Faisceaux électroniques de précision (ex. câbles de téléphonie mobile, équipements médicaux) nécessitant un dénudage non destructif et un marquage au niveau micron
• Câbles automobiles avec exigences de marquage résistantes aux hautes températures et à la corrosion
• Traitement par lots de câbles industriels pour augmenter le débit et réduire les coûts de main-d'œuvre

Échantillons
Exemples de marquage et de dénudage disponibles (images d'échantillons sur la page produit).

Caractéristiques techniques

• Type de machine : Machine automatique de découpe, dénudage et marquage laser de câbles
• Modèle : JWD-SM603
• Fonctions : découpe de câbles, dénudage d'isolant, marquage laser UV, système MES
• Fil applicable : Fil unipolaire, câble multiconducteur, câble blindé, fil électrique, fil PVC
• Capacité : 3500 pcs/h (selon la longueur et la taille du fil)
• Taille de câble : 0,75–30 mm² (max. Φ18)
• Type de laser : Laser UV
• Puissance laser : 5 W
• Diamètre d'impression : 1–16 mm
• Vitesse de marquage : 10–7000 mm/s
• Hauteur minimale de caractère : 0,2 mm
• Méthodes de marquage : point fixe, distance fixe, continu, vidage des polices
• Longueur de dénudage complète : Avant 1–200 mm ; Arrière 1–100 mm
• Demi-longueur de dénudage : Avant 1–1500 mm ; Arrière 1–300 mm
• Longueur de coupe : 1–999999.9 mm
• Tolérance de coupe : ≤ 0,002 × longueur de coupe
• Matériau de la lame : Acier rapide importé
• Méthode d'entraînement : Servomoteur et vis mère de meulage de précision
• Méthode d'alimentation : Alimentateur à chenilles (sans rayures)
• Source d'air : 0,5 MPa
• Alimentation : AC 220V 50/60Hz (option : 110V)
• Dimensions : 707 × 590 × 1440 mm
• Poids : 140 kg
• Refroidissement : Refroidissement par eau avec détection automatique de surchauffe
• Conditions d'utilisation : 10–40 °C ; humidité relative ≤ 90% (sans condensation)
• Options de marquage : date, heure, texte variable, numéro de série, code-barres, code QR, motif
