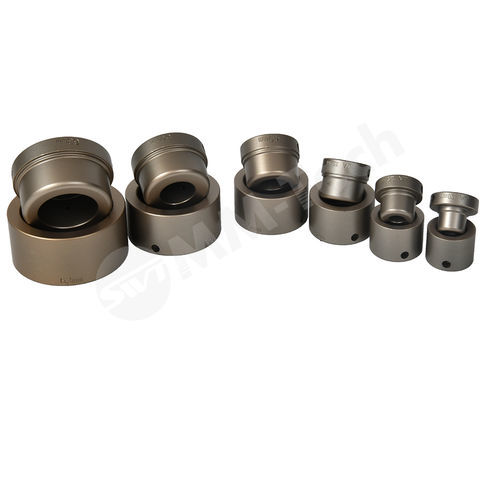

Douille pour tuyaux

Douille de soudage de tuyaux conçue pour la fusion par emboîtement, destinée aux travaux de soudage d'assemblage de tuyaux avec une large plage de diamètres disponibles.

Douilles de soudage :

• 16 mm — 75 mm
• 20 mm — 90 mm
• 25 mm — 110 mm
• 32 mm — 125 mm
• 40 mm — 140 mm
• 50 mm — 160 mm
• 63 mm — (valeur non renseignée)

Spécifications pour la douille de soudage :

• 16 mm : A (mâle) = 16.04 ; B (mâle) = 15.84 ±0.04 ; A (femelle) = 15.54 ; B (femelle) = 15.44 ±0.04 ; H (profondeur de fusion) A = 13 ; H B = 13
• 20 mm : A (mâle) = 20.05 ; B (mâle) = 19.78 ±0.04 ; A (femelle) = 19.53 ; B (femelle) = 19.38 ±0.04 ; H A = 14 ; H B = 14
• 25 mm : A (mâle) = 25.04 ; B (mâle) = 24.77 ±0.04 ; A (femelle) = 24.51 ; B (femelle) = 24.32 ±0.04 ; H A = 15 ; H B = 16
• 32 mm : A (mâle) = 32.03 ; B (mâle) = 31.75 ±0.04 ; A (femelle) = 31.50 ; B (femelle) = 31.26 ±0.04 ; H A = 16.5 ; H B = 18
• 40 mm : A (mâle) = 40.02 ; B (mâle) = 39.76 ±0.04 ; A (femelle) = 39.48 ; B (femelle) = 39.20 ±0.04 ; H A = 18 ; H B = 20
• 50 mm : A (mâle) = 50.02 ; B (mâle) = 49.68 ±0.06 ; A (femelle) = 49.46 ; B (femelle) = 49.19 ±0.06 ; H A = 20 ; H B = 23
• 63 mm : A (mâle) = 62.99 ; B (mâle) = 62.60 ±0.06 ; A (femelle) = 62.46 ; B (femelle) = 62.10 ±0.06 ; H A = 24 ; H B = 27
• 75 mm : A (mâle) = 74.91 ; B (mâle) = 74.59 ±0.06 ; A (femelle) = 74.32 ; B (femelle) = 74.00 ±0.06 ; H A = 26 ; H B = 31
• 90 mm : A (mâle) = 89.92 ; B (mâle) = 89.57 ±0.06 ; A (femelle) = 89.33 ; B (femelle) = 88.93 ±0.06 ; H A = 29 ; H B = 35
• 110 mm : A (mâle) = 109.88 ; B (mâle) = 109.49 ±0.06 ; A (femelle) = 109.29 ; B (femelle) = 108.80 ±0.06 ; H A = 32.5 ; H B = 41

Caractéristiques / spécifications techniques :

• Nom produit : Douille de soudage de tuyaux
• Plage de tailles : 20 mm – 160 mm (disponible aussi en tailles en pouces : 1/2" – 2" ou personnalisée)
• Matériau : Aluminium
• Peinture / traitement de surface : Daikin Teflon
• Couleur : Noir et doré, ou personnalisée
• Type d'approvisionnement : métrique ou pouces américains (personnalisable)
• Tolérances dimensionnelles : indiquées par diamètre dans la section « Spécifications » (ex. ±0.04 mm ou ±0.06 mm selon diamètre)
