Filtre à eau Prime-phinà sacà tigemagnétique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Produit filtré
- à eau
- Élément filtrant
- à sac, à tige
- Méthode de filtration
- sous pression, magnétique
- Applications
- pour l'industrie agroalimentaire, industriel, de process, pour applications chimiques, pour le traitement des eaux, pour filtration fine, pour système de refroidissement, de protection, pour pipeline, pour l'aéraulique, pour tuyaux, haute pression, pour l'irrigation, pour cuve, pour circuit frigorifique, pour système de chauffage, pour tour de refroidissement, pour installations de HVAC
- Matériau
- en acier inoxydable
- Montage
- fileté, à bride, à raccord à vis, monté sur châssis, sur skid
- Nettoyage
- lavable, à nettoyage facile
- Spécification du fluide
- pour eau de process, pour eaux brutes, pour eau potable
- Autres caractéristiques
- en ligne, haute efficacité, aligné
- Pression de fonctionnement
Max: 16 bar
(232,06 psi)Min: 1 bar
(14,504 psi)- Taille de filtration
Max: 200 µm
Min: 1 µm
- Débit
Max: 0,019 m³/s
(2 472,027 ft³/s)Min: 0 m³/s
(0 ft³/s)- Température du fluide
Max: 90 °C
(194 °F)Min: 0 °C
(32 °F)- Surface de filtration
Max: 4 500 cm²
(697,5 in²)Min: 4 500 cm²
(697,5 in²)
Description
Description

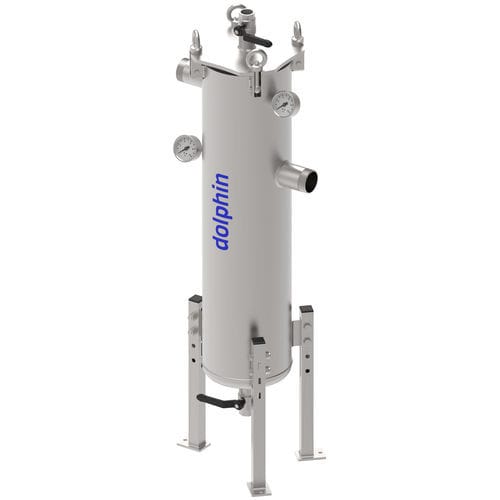

prime-phin est un boîtier de filtre à poches en acier inoxydable conçu pour protéger les systèmes à circuit fermé des impuretés en circulation. Une large poche filtrante retient les contaminants et réduit la fréquence des nettoyages. Le couvercle s'ouvre rapidement grâce au système Quick Bolt avec boulons à œil pour faciliter le changement de poche. Le boîtier est prévu pour recevoir des barres magnétiques en néodyme afin de capturer les particules ferreuses (magnétite) ; les barres ne sont pas en contact direct avec le fluide, ce qui permet aux particules de tomber dans la poche lors du retrait et simplifie l'entretien. Une vanne sur la couverture supérieure permet le dosage de produits chimiques pour le nettoyage du système.
Données de conception
Débit maxi [m3/h] : 70
Pression nominale [bar] : PN10 (PN16 disponible sur demande)
Température maxi [°C] : 90
Salinité [TDS] : <10 000 ppm
Plage de pH : 3 - 9
Code de conception : PED 68/2014/EU
Matériaux
Boîtier filtre : Acier inoxydable AISI 304 / AISI 316
Poche filtrante : PET
Joint : EPDM* (certifié UBA, DVGW W-270, WRAS et ACS)
Vanne de vidange/ventilation : Laiton nickelé / AISI 316
Manomètres : Acier inoxydable AISI 304 / AISI 316
Finition de surface : Micro-sablage et passivation
Caractéristiques / spécifications techniques
prime-phin est un boîtier de filtre à poches en acier inoxydable conçu pour protéger les systèmes à circuit fermé des impuretés en circulation. Une large poche filtrante retient les contaminants et réduit la fréquence des nettoyages. Le couvercle s'ouvre rapidement grâce au système Quick Bolt avec boulons à œil pour faciliter le changement de poche. Le boîtier est prévu pour recevoir des barres magnétiques en néodyme afin de capturer les particules ferreuses (magnétite) ; les barres ne sont pas en contact direct avec le fluide, ce qui permet aux particules de tomber dans la poche lors du retrait et simplifie l'entretien. Une vanne sur la couverture supérieure permet le dosage de produits chimiques pour le nettoyage du système.
Données de conception
Débit maxi [m3/h] : 70
Pression nominale [bar] : PN10 (PN16 disponible sur demande)
Température maxi [°C] : 90
Salinité [TDS] : <10 000 ppm
Plage de pH : 3 - 9
Code de conception : PED 68/2014/EU
Matériaux
Boîtier filtre : Acier inoxydable AISI 304 / AISI 316
Poche filtrante : PET
Joint : EPDM* (certifié UBA, DVGW W-270, WRAS et ACS)
Vanne de vidange/ventilation : Laiton nickelé / AISI 316
Manomètres : Acier inoxydable AISI 304 / AISI 316
Finition de surface : Micro-sablage et passivation
Caractéristiques / spécifications techniques
- Nom commercial : prime-phin boîtier de filtre à poches en acier inoxydable
- Fonction : élimination/rétention des impuretés circulantes dans les systèmes à circuit fermé par poche filtrante large
- Changement de poche : système Quick Bolt avec boulons à œil pour ouverture rapide
- Suppression magnétique : prévu pour barres magnétiques en néodyme pour retrait des particules ferreuses (magnétite) ; les barres n'entrent pas en contact direct avec le fluide
- Couvercle supérieur : vanne prévue pour l'injection de produits de nettoyage
- Débit maxi : 70 m3/h
- Pression nominale : PN10 (PN16 disponible sur demande)
- Température maxi d'exploitation : 90 °C
- Limite de salinité (TDS) : <10 000 ppm
- Plage de pH : 3–9
- Code de conception : PED 68/2014/EU
- Matériau boîtier : acier inoxydable AISI 304 / AISI 316
- Matériau poche filtrante : PET
- Matériau joint : EPDM (certifié pour les normes d'eau potable indiquées)
- Vanne de vidange/ventilation : laiton nickelé / AISI 316
- Manomètres : acier inoxydable AISI 304 / AISI 316
- Finition : micro-sablage et passivation
