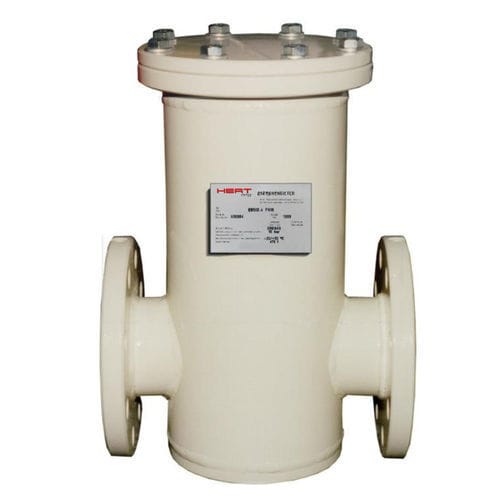

Filtre à air ZG series

à gazà air compriméà poussière

Ce type de filtre à cartouche se caractérise par sa conception très compacte. Ses dimensions sont similaires à celles des filtres à cartouches cellulaires traditionnels utilisés depuis longtemps pour les unités PN 16. Ainsi, HEAT energy est le seul producteur à proposer des filtres qui combinent tous les avantages d'un "grand" filtre à cartouche avec les avantages de dimensions extrêmement compactes Les avantages  même structure que les filtres à cartouche "originaux  mêmes dimensions que les filtres à cartouches cellulaires traditionnels, c'est-à-dire très compacts  cartouche filtrante efficace pour un filtrage sûr avec cage de support externe et cellulose plissée et imprégnée  capacité de conception à une vitesse d'écoulement de 20 m/s  compartiment avec vis d'évacuation pour retenir les poussières et les liquides  raccords pour manomètre différentiel  acceptation selon EN 10.204 / 3.1 en option EN 10.204 / 3.2 Description de l'appareil Avec son type ZGF/ZGEF HEAT energy propose un filtre à cartouche de conception très compacte. Les brides de raccordement sont dimensionnées pour les tailles DN 25÷80 selon DIN 2635, pour DN 100÷150 selon DIN 2633 (en option selon DIN 2635). La pression nominale est de 25 bar en standard et de 16 bar pour DN 100/150. Le filtre est équipé d'une chambre pour l'extraction des résidus solides et liquides par l'intermédiaire d'une vis d'évacuation standard située dans la partie inférieure. A l'entrée et à la sortie, la conception standard prévoit des connexions pour une mesure de la pression différentielle. Le filtre est équipé d'une cartouche filtrante de structure similaire à celle utilisée dans les filtres à cartouche. L'élément avec la cage de support robuste est fabriqué en cellulose plissée imprégnée, qui est très résistante à la pollution gazeuse habituelle.
