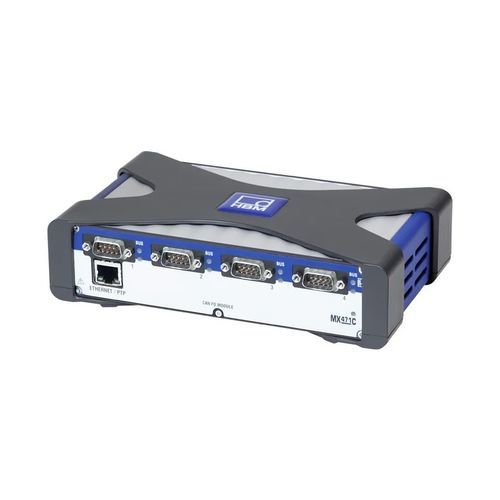

Système d'acquisition de données benchtop MX471C

Ethernet

Quantumx MX471C - Can FD sous contrôle pour les essais mobiles et sur banc d'essai Le module de bus CAN FD QuantumX MX471C permet d'intégrer simultanément jusqu'à quatre réseaux CAN ou CAN FD dans le système d'acquisition de données QuantumX et peut être étendu à autant de modules que nécessaire. Ce module est capable de recevoir n'importe quel signal de CAN FD, CAN, CCP, xCP-on-CAN/FD, J1939, ISOBUS ou CANopen et, combiné avec des modules d'entrée de mesure analogique, ainsi qu'avec l'enregistreur de données, il convient parfaitement comme enregistreur CAN FD pour vos tests de véhicules mobiles ou pour la surveillance de votre flotte. Pour cela, tous les signaux peuvent être acquis en tant que flux de signaux bruts et décodés dans le PC ou le logiciel de l'enregistreur. Tous les signaux acquis peuvent également être décodés en temps réel et transférés vers une sortie de tension analogique (MX878B) ou, par exemple, vers un bus de terrain Ethernet (CX27C) pour une intégration sur banc. Le puissant mode passerelle CAN du module vous permet de transmettre jusqu'à 200 signaux d'entrée analogiques à votre système d'automatisation, ce qui facilite l'intégration de nouveaux équipements dans votre banc d'essai existant ou dans n'importe quel enregistreur ou équipement de test mobile. Pour cela, tous les signaux peuvent être encodés en temps réel, ce qui permet d'obtenir des temps de latence inférieurs à 1 ms. Le MX471C fonctionne également comme une passerelle Ethernet. Ainsi, tout signal provenant de modules MX directement connectés peut être transféré vers Ethernet et vers un PC ou un enregistreur. En outre, les messages peuvent être divisés, selon les besoins, et réassemblés, par exemple, pour créer une passerelle CAN-2-CAN.
