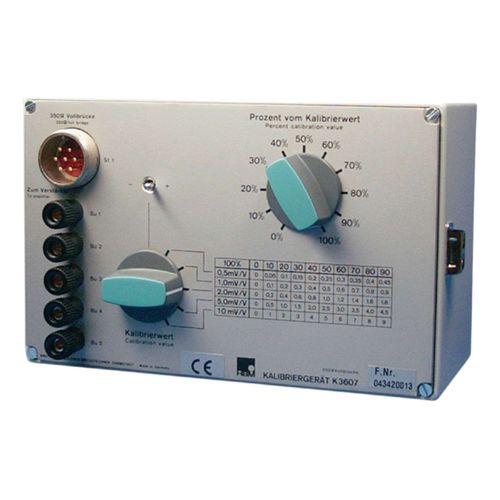

Calibrateur de signal K3607

pour amplificateur de jauge de contraintesde haute précisiond'étalonnage de référence

K3607, conçu comme un réseau de résistances passif haute précision pour une simulation précise des transducteurs basés sur des jauges d'extensométrie avec une résistance de 350 Ohm. Il peut être utilisé pour calibrer des amplificateurs de mesure ou des chaînes de mesure sans imposer une quantité mécanique sur les transducteurs à jauges d'extensométrie appartenant à la chaîne de mesure. K3607 - Unité de calibration L'unité de calibration K3607 peut être utilisée pour calibrer des amplificateurs de mesure ou des chaînes de mesure sans imposer une quantité mécanique sur les transducteurs à jauges d'extensométrie appartenant à la chaîne de mesure. Dans ce but, le calibrateur est équipé d'un réseau de résistances de haute précision dans une configuration en étoile , conçue pour simuler des capteurs à jauges en pont complet de 350 Ω. Avec des résistances ayant des capacités et inductances faibles, ce calibrateur dispose d’une grande classe de précision de 0.025 . La très faible auto-capacitance et auto-inductance des résistances de précision intégrées placent l'instrument de calibration dans la classe de précision 0.025. Quand un amplificateur de mesure approprié est utilisé, l'appareil K3607 peut être câblé en liaison six-fils pour équilibrer les effets ohmiques et capacitifs des longs câbles de mesure.
