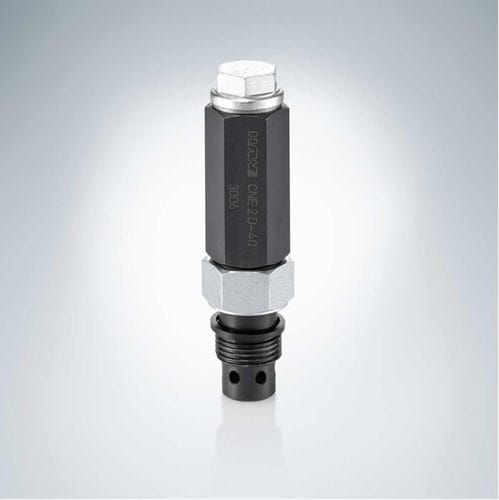

Vanne à commande hydraulique CNE series
d'arrêtde régulation de pressionpour huile

vanne à commande hydraulique
vanne à commande hydraulique
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Actionnement
à commande hydraulique
Fonction
d'arrêt, de régulation de pression
Media
pour huile
Corps
à visser
Autres caractéristiques
compacte, de commutation
Pression

Max: 500 bar (7 251,9 psi)

Min: 75 bar (1 087,8 psi)

Débit

30 l/min (8 us gal/min)

Description

Les valves de mise à vide appartiennent à la famille des valves de pression. Elles reçoivent l'huile de commande d'un circuit haute pression et commutent le débit d'une pompe basse pression sur une circulation sans pression lorsque la pression réglée est atteinte. Le côté récepteur est alors isolé du circuit de mise à la bâche par l'intermédiaire d'un clapet anti-retour étanche sans huile de fuite. Si la pression chute côté récepteur sous la pression de réglage, la mise à la bâche est interrompue et l'huile est de nouveau dirigée vers le récepteur. Les valves de mise à vide ou les valves de charge d'accumulateur appartiennent à la famille des valves de pression. Elles permettent la mise à la bâche sans pression du débit d'une pompe lorsque la valeur de pression réglée est atteinte. Le côté récepteur est alors isolé du circuit de mise à la bâche par l'intermédiaire d'un clapet anti-retour étanche sans huile de fuite. Si la pression chute côté récepteur, la mise à la bâche est interrompue et l'huile est de nouveau dirigée vers le récepteur. La pression plus élevée dans le circuit haute pression maintient ouverte le distributeur à 2 voies commandé par pression, type CNE, et donc aussi la mise à la bâche par le biais d'un canal de pilotage. La valve agit en même temps comme valve de limitation de pression dans le circuit basse pression. La valve type CNE est conçue pour être vissée et peut être intégrée dans des blocs de commande. Les orifices de fixation requis à cette fin sont facilement réalisables. Propriétés et avantages : Conception compacte Orifice taraudé simple à réaliser Domaines d'application : Systèmes à deux étages (haute pression, basse pression) Équipements
