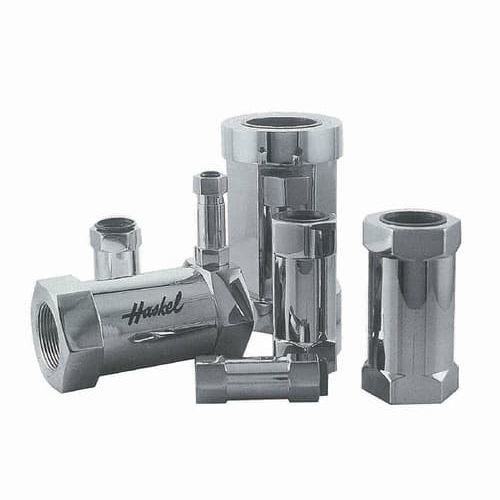

Clapet anti-retour à bille 28, 54 series

pour airfiletéhaute pression

Combinant les meilleures caractéristiques de durabilité et d'étanchéité positive, ces vannes uniques sont entièrement construites en acier inoxydable de la série 316 pour une résistance élevée à la corrosion, essentielle dans les secteurs de la chimie, de la transformation et de la production d'énergie. Joint de siège en PTFE pour une étanchéité positive à la bulle (avec gaz) des températures cryogéniques à 375° F (190°C). Des joints sont également disponibles pour les environnements radioactifs ou la vapeur jusqu'à 500°F. Peut être fourni sans siège souple pour des températures de vapeur plus élevées. Les tailles de 1/4" à 1" utilisent une bille, et pour une inertie réduite, les tailles plus grandes (1-1/4", 1-1/2" et 2") utilisent un clapet. La pression de rupture est de 1-4 psi. Des vannes plus grandes peuvent être fournies pour un montage sur bride selon les spécifications du client sur les commandes de quantités spéciales. Consulter l'usine. Semi-souple signifie que la bille ou le clapet de retenue repose initialement sur le PTFE, mais qu'après une légère déviation du PTFE, la bille ou le clapet s'appuie sur le siège métallique, de sorte que le PTFE n'a pas à absorber la totalité de la charge de la haute pression. Les passages internes ont une capacité d'écoulement égale ou supérieure au double du tuyau extra lourd de même dimension qui serait nécessaire pour supporter la pression nominale (voir le facteur CV dans le tableau ci-dessous). L'élimination des ressorts de la voie d'écoulement est typique d'une bonne conception Haskel. Le plus grand ressort est à l'extérieur du flux et fournit simplement une précharge pour le disque. Le plus petit ressort, à l'intérieur de la cage, actionne la bille ou le clapet, mais le flux, qui est acheminé à travers les fenêtres de la cage, passe complètement à côté du ressort. C'est pourquoi les soupapes résistent à des chocs extrêmement importants et ont été testées à des chocs rapides jusqu'à 2 millions de cycles sans défaillance.
