Vanne à boisseau sphérique K series
à commande par levierde contrôle de débitpour air

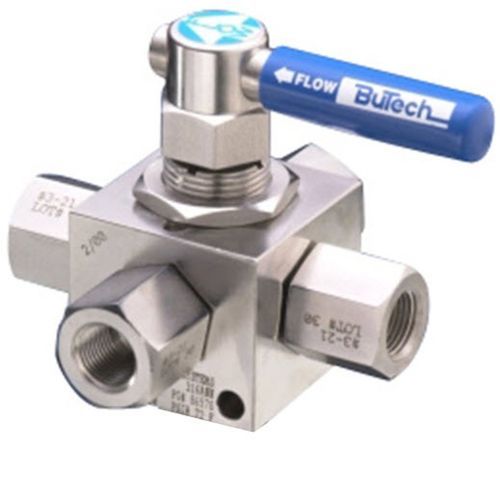

Vanne à boisseau sphérique - K series - Haskel - à commande par levier / de contrôle de débit / pour air
Vanne à boisseau sphérique - K series - Haskel - à commande par levier / de contrôle de débit / pour air
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
à boisseau sphérique
Actionnement
à commande par levier
Fonction
de contrôle de débit
Media
pour air
Applications
pour applications industrielles
Matière
en inox
Nombre de voies
4 voies, 5 voies
Autres caractéristiques
standard, quart de tour
DN

4,7 mm, 9,5 mm
(0,185 in, 0,374 in)

Pression

690 bar
(10 007,6 psi)

Température

Min: -28 °C
(-18 °F)

Max: 204 °C
(399 °F)

Description

les vannes à bille à 4 voies utilisent une bille à double port pour le croisement de deux flux. La conception quart de tour à 90⁰ permet un service en ligne continu. La vanne peut être utilisée à la place d'un collecteur à trois vannes. REMARQUE : La plage de température de fonctionnement standard est comprise entre -28 et 204°C (-20 et 400°F). Pour les applications nécessitant des températures plus élevées, sélectionner l'option -HT présentée à la page BV-2. *ATTENTION : La pression de service maximale admissible (MAWP) de la vanne ne doit pas dépasser la MAWP de la série de vannes ou du raccordement sélectionné, la valeur la plus faible étant retenue.

---

Ceci est une traduction automatique  (voir l’original en anglais)

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Haskel
