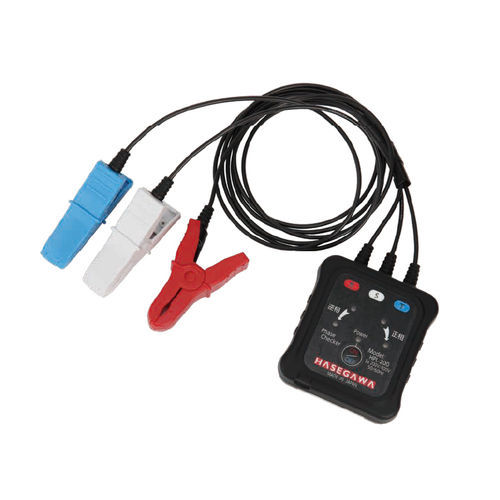

Testeur de phase HPL-200

d'isolementde tensionpour câble

Vue d'ensemble

• Unité unique pour les contrôles en phase et hors phase sur systèmes triphasés basse tension.

Fonctions principales

• Fonction d'affichage de conducteur sous tension : différencie l'état de charge (tension vers la terre ≥ 80 V) et signale une mauvaise connexion de la pince.
• Contrôle sans contact : vérification du sens de rotation et de la correspondance de phase au-dessus des câbles isolés sans enlever l'isolant.
• Plage de conducteurs applicable : 2 mm²–100 mm² (diamètre extérieur fini ø2,8 mm–22 mm).
• Aimant arrière pour permettre un contrôle mains libres.

Méthode de connexion
Des consignes d'utilisation pour les contrôles par pince et sans contact sont fournies pour garantir une identification de phase fiable.

Exemples d'indications
Des exemples d'indications montrent comment la phase, l'état en phase/hors phase et la détection de conducteur sous tension sont affichés lors de l'inspection pour aider au diagnostic et à la vérification.

Électrique
Type : AC
Plage de tension : 80–600 V (triphasé)

Caractéristiques techniques

• Modèle : HPL-200
• Application : Testeur de phase basse tension pour systèmes triphasés
• Plage de mesure de tension : 80–600 V (triphasé)
• Détection : Affichage du conducteur sous tension (détecte tension vers la terre ≥ 80 V) et indication de mauvaise connexion de la pince
• Modes : Vérification sans contact du sens de rotation et contrôle phase/en phase/hors phase
• Connexion : Type pince pour conducteurs isolés avec option de contrôle sans contact au-dessus des câbles isolés
• Section nominale applicable : 2 mm²–100 mm²
• Diamètre extérieur fini applicable : ø2,8 mm–22 mm
• Support mains libres : Aimant arrière pour contrôle mains libres
• Indicateurs : Indications visuelles pour phase, rotation et état de conducteur sous tension
