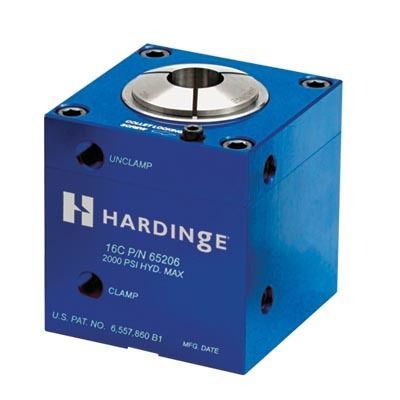

Porte-pince pince à ressort 16C

pour l'usinagestationnaireà position fixe

Caractéristiques

• Pression maximale d'utilisation – 250 psi air; 2000 psi hydraulique (17 bar air; 137 bar hydraulique)
• Pression maximale d'utilisation (consignes de sécurité/opération) – 250 psi air; 1207 psi hydraulique (17 bar air; 83 bar hydraulique)
• Force de la tige de traction – 5,8 × pression de ligne
• Capacité de mandrin – 16C (1/64" à 1 5/8" / 0,39 à 41,27 mm rond)
• Perçage traversant dans la base
• Quatre trous de fixation 3/8"-16 sous la base
• Deux trous de goupille 3/8" (9,52 mm) sous la base
• Deux orifices 1/4"-18 NPT
• Recommandation de vanne – vanne 2 positions, 4 voies pour hydraulique; vanne 2 positions, 3 voies pour pneumatique (vannes non incluses)

Sécurité

• Ne pas serrer excessivement les fixations de montage ou les raccords de plomberie.
• Lors de l'installation d'un mandrin, éviter de trop serrer le mandrin contre le cône du piston.
• Ne pas dépasser les pressions maximales d'utilisation : 250 psi air ou 1207 psi hydraulique (17 bar air; 83 bar hydraulique) pour un fonctionnement sûr.
• Vérifier que le mandrin retient correctement la pièce avant d'actionner le serrage.

Application
Ce bloc de collets 16C est une unité fixe à double effet, destinée aux opérations d'usinage et d'assemblage nécessitant un serrage/déserrage fiable. Il peut être utilisé seul ou monté en plusieurs exemplaires sur tables rotatives, palettes, portiques ou dispositifs pour augmenter la productivité.

Installation

• 1. Fixer le bloc de collets sur une surface rigide et plane.
• 2. Raccorder la première conduite d'alimentation avec tube acier 5000 psi (344 bar) au port CLAMP 1/4 NPTF du bloc et au port normalement OUVERT de la vanne de commande.
• 3. Raccorder la seconde conduite d'alimentation avec tube acier 5000 psi (344 bar) au port UNCLAMP 1/4 NPTF du bloc et au port normalement FERME de la vanne de commande.
• 4. Raccorder l'alimentation de commande au port de pression 1/4 NPTF de la vanne.
• 5. Cette configuration maintient le mandrin fermé jusqu'à l'actionnement de la vanne.

Opération

• 1. Couper l'alimentation de la vanne avant d'insérer un mandrin.
• 2. Desserrer la vis de blocage du mandrin.
• 3. Insérer le mandrin dans la partie supérieure du bloc.
• 4. Avec la clé de mandrin, tourner le mandrin dans le sens horaire jusqu'à contact avec le cône du piston.
• 5. Serrer la vis de blocage du mandrin sans excès.
• 6. Pour serrer, insérer la pièce dans le mandrin et alimenter la vanne. AVERTISSEMENT : Ne pas actionner sans pièce dans le mandrin.
• 7. Régler la pression d'alimentation au niveau minimum garantissant le maintien; un fonctionnement continu à pression maximale réduit la durée de vie des joints et du mandrin.
• 8. Pour ouvrir, actionner la vanne en position de desserrage.

Maintenance
Si la force de serrage diminue alors que la pression reste inchangée, retirer le bloc de collets, démonter et remplacer les joints toriques usés ou endommagés.

Tableau - Caractéristiques supplémentaires

• Série de collets : C
• Type d'actionnement : Pneumatique / Hydraulique
• Style : 16C
