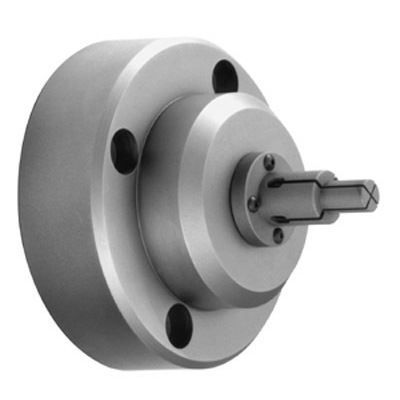

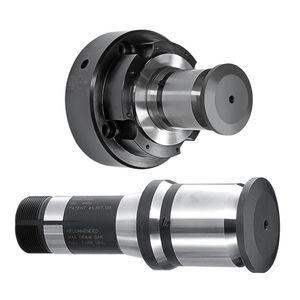

Arbre porte-mandrin à douille extensible 18450000000100

à changement rapideà montage directauto-centrant

Description du produit
Système de pince expansible à montage sur broche compatible avec les broches A2-5, A2-6 et A2-8. L'ensemble se monte directement sur la broche de la machine sans réglage de centrage. Le temps de changement entre tailles d'arbre est d'environ 5 à 7 minutes, facilitant les permutations d'outillage en production et maintenance.

Cette unité comprend :

• Vis de clavette de pince : 78710000000000
• Goupille de positionnement : 78690000100200
• Tige d'entraînement (Draw Plug) : 18530000000100
• Manchon expansible : 18490000000100
• Vis 7/16-14 x 1-3/4 : 0101228
• Vis à tête six pans creux : MS 0104023
• Arbre #100 A2-5 : 18470000000100
• Bague limite #100 : 18510000000100
• Clé Allen courte : W 0011864

Remarque
Le collet expansible n'est pas inclus.

Détails de livraison
En cas de rupture de stock, le délai standard est de 10 jours ouvrés.

Caractéristiques techniques

• Plage de taille : 1/8\" (3,17 mm) à 1/2\" (12,70 mm)
• Style : #100
• Styles de montage sur broche : A2-5, A2-6 et A2-8
• Montage : Se monte directement sur la broche; aucun réglage de centrage requis
• Temps de changement : Environ 5 à 7 minutes
• Composants inclus : Vis de clavette de pince (78710000000000), Goupille de positionnement (78690000100200), Tige d'entraînement (18530000000100), Manchon expansible (18490000000100), Vis 7/16-14 x 1-3/4 (0101228), Vis à tête six pans creux (MS 0104023), Arbre #100 A2-5 (18470000000100), Bague limite #100 (18510000000100), Clé Allen courte (W 0011864)
• Code produit : 18450000000100
