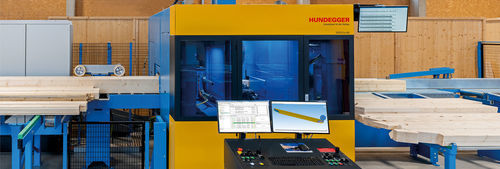

Machine de découpe à lame rotative SPEED-Cut 480

pour boisde panneauxavec logiciel de paramétrage

Présentation
La SPEED-Cut 480 est une machine de découpe compacte et performante 5 axes, conçue pour l'usinage rapide et précis d'éléments en bois sans mesure, marquage ni préparation. Son agrégat de scie flexible effectue des coupes à tout angle et toute inclinaison. Les configurations vont de la machine de base 5 axes au centre d'usinage CNC complet, adapté aux besoins de l'entreprise.

Matériaux et sections
Convient pour : ossature bois, fermes de toit, KVH, lamellé-collé, I-joist, LVL et éléments massifs. Sections usinables de 20 x 40 mm à 240 x 480 mm ; longueurs illimitées selon configuration.

Système modulaire
La conception modulaire permet d'étendre la machine de base avec des agrégats supplémentaires : perçage, fraisage, rainurage, marquage, étiquetage, tronçonnage, etc. L'agrégat scie réalise de nombreuses opérations secondaires au-delà de la simple coupe en longueur.

Usinage 5 axes
L'agrégat 5 axes dispose d'un entraînement puissant et à variation continue pour délardement, rainurage, fraisage et perçage. La lame sans bride peut pivoter à 360° et s'incliner jusqu'à 90°, permettant empannon, coupes de faitage, coupes d'avant-toit et usinage sous-face.

Points forts
Deux systèmes de convoyage indépendants positionnent et transportent les pièces pour une manutention rapide et précise et des temps de passage réduits sans outillage complémentaire. La machine peut traiter des pièces simples ou empilées et tronçonner les restes. Les copeaux et restes sont évacués par un canal intégré et une bande d'extraction.

Agrégats principaux et options

• Agrégat scie 5 axes (standard)
• Fraise revolver (universel) — jusqu'à 4 outils pour entures, tenons, mortaises, perçages, assemblages spécialisés
• Convoyeur de collecte pour petites pièces afin de séparer les plus courtes des chutes
• Combinaison fraise revolver + agrégat scie 5 axes pour étendre les capacités
• Plusieurs options modulaires disponibles

Automatisation
Options d'automatisation : alimentation automatique, table élévatrice hydraulique pour paquets de bois, convoyeur transverse d'entrée pour tamponnage, convoyeur de sortie pour pièces finies, et bande d'extraction intégrée pour copeaux et déchets. Connexions possibles à des systèmes d'alimentation et de stockage pour des flux automatisés.

Logiciel CAMBIUM
CAMBIUM® est le logiciel de production 3D pour la préparation des travaux, l'optimisation et l'interface machine. Il offre une saisie adaptée à la construction bois, des calculs automatiques, des mises à jour continues et des interfaces IT standard pour travail au bureau ou à la machine.

Vos bénéfices

• Usinage de toute longueur de bois
• Alimentation manuelle ou automatique
• Dépose automatique des pièces
• Interface de données pour intégration
• Concept modulaire évolutif

Avantages de CAMBIUM

• Plateforme logicielle unique pour préparation et pilotage
• Cartographie complète du processus de production
• Calculs et optimisations automatisés
• Rapports personnalisables et clairs
• Interfaces IT standard et connexion aux systèmes d'alimentation/stockage

Caractéristiques techniques

• Modèle : SPEED-Cut 480 (machine de découpe 5 axes)
• Sections usinables : 20 x 40 mm à 240 x 480 mm
• Matériaux : ossature bois, fermes, KVH, lamellé-collé, I-joist, LVL, bois massif
• Agrégat 5 axes : rotation 360°, pivot 90°, lame sans bride
• Fonctions 5 axes : délardement, rainurage, fraisage, perçage
• Fraise revolver : jusqu'à 4 outils pour tenons, mortaises et assemblages
• Convoyeurs : deux systèmes indépendants pour positionnement précis
• Traitement de piles : transport et usinage de pièces empilées sans changement d'outillage
• Gestion des déchets : canal d'évacuation + bande transporteuse intégrée
• Options d'automatisation : alimentation automatique, table élévatrice, convoyeur de sortie
• Exemple d'encombrement : 21,0 m avec 8 m de longueur bois en entrée/sortie
• Logiciel : CAMBIUM® (production 3D)
