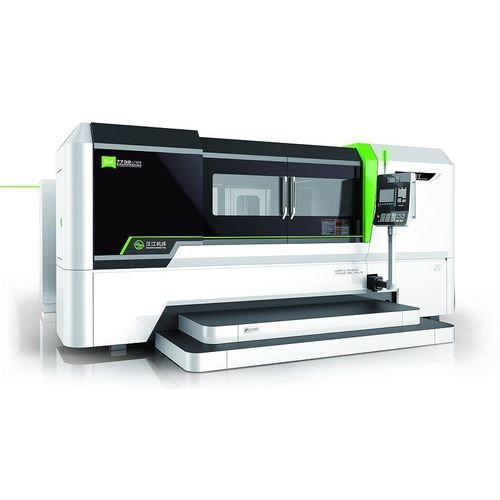

Rectifieuse pour pièces à usiner SK7732×25TP

CNCà grande vitesse6 axes

La machine est principalement utilisée pour rectifier les vis sans fin toroïdales enveloppées d'un plan ou d'un cône 【NC configuration du système】 Les axes programmables sont décrits comme suit Axe X : avance transversale de la tête de la roue avec échelle de la grille en boucle fermée Axe Y : réglage à grande vitesse de l'accessoire de meulage avec échelle de criblage en boucle fermée Axe Z : mouvement longitudinal de la table avec échelle de râpage entièrement bouclée Axe A : Réglage de l'angle d'hélice avec codeur angulaire en boucle fermée complète Axe B : pivotement de la tête de roue avec codeur angulaire en boucle fermée complète Axe C : Rotation de la broche de travail avec codeur angulaire en boucle fermée complète La rectification des flancs de la vis sans fin peut être réalisée par le mouvement synchrone des axes X, Z, B et C 【Précision de travail】 La précision de la vis toroïdale enveloppée peut être de niveau 5。 【Technical characteristics】 1、Appliquant le principe de l'entraxe virtuel, l'ajustement de l'entraxe et du cercle de base peut être effectué par le réglage des paramètres。 2、Les deux flancs peuvent être meulés en une seule fois。 3、Tous les réglages se font sur des axes servo, donc rapides, précis et faciles。 4、L'axe servo pour la table tournante ou le réglage de l'angle d'hélice est entraîné directement par un moteur à couple, ce qui lui confère précision et longue durée de vie。 5、Grâce à une broche de roue puissante avec un moteur à aimant permanent intégré， et un équilibrage précis de la roue, qui se caractérise par une faible vibration, une excellente qualité de surface est obtenue。 6、La position axiale dans le plan central de la vis toroïdale est déterminée automatiquement à l'aide d'une sonde d'alignement
