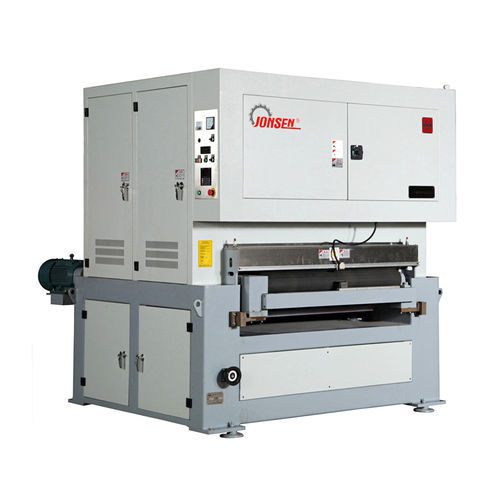

Ligne de finition de polissage SG1300-JS/SG1300-2JS

de finitionà flux continupour l'industrie

Fiche produit Une ou plusieurs machines SG1300-JS/SG1300-2JS permettent de constituer une ligne de finition de surface pour tôles et bobines en acier inoxydable. Elle utilise de larges têtes à bande abrasive avec huile pour obtenir des résultats de finition de surface optimaux (le plus souvent n° 4 et « Hairline »). Le fonctionnement à l'huile (à humide) offre une finition plus fine et plus lisse que les machines fonctionnant à sec. La ligne complète comprend généralement une ou plusieurs machines de la série SG1300, des convoyeurs à rouleaux reliant les machines entre elles, une machine de dégraissage, une machine de nettoyage et de séchage, ainsi qu’une machine de laminage de surface. Pour les lignes de finition « bobine à bobine », la configuration se compose d’un dérouleur, d’un redresseur et d’un enrouleur. La finition des deux faces est possible grâce à une machine supplémentaire de la série SG1300 dédiée au « ponçage de la face inférieure ». Applications

• Finition de surface des tôles et bobines en acier inoxydable pour des finitions décoratives et fonctionnelles (par exemple, n° 4, Hairline).

Aperçu des caractéristiques des machines

• Fonctionnement à l’huile / humide pour une meilleure qualité de surface.
• Machines n° 4 et Hairline (HL) :
  • Roues de contact caoutchoutées de grand diamètre pour un contact optimal avec la surface.
  • Roulements de précision SKF pour des performances et une durabilité optimales.
  • Mécanisme breveté par Jonsen d’alignement automatique des larges bandes abrasives.
• Convoyeur à rouleaux caoutchoutés pour une alimentation en douceur.
• Intégration fluide et intelligente entre la ou les machines SG1300 et les machines de dégraissage, de nettoyage, de séchage et de laminage pour permettre un traitement en un seul passage.
• Système de surveillance du processus en temps réel disponible.

Fiche technique Largeur de travail maximale disponible : 1 300 / 1 600 / 2 100 mm Vitesse de ligne de la bande abrasive large (en fonction du type de finition de surface) : 2 à 18 m/min Plage d’épaisseur de travail : 0,5 à 40 mm Périmètre de la large bande abrasive : 2 200 / 2 620 mm Finitions de surface disponibles : n° 4, brossé fin (HL) Caractéristiques / spécifications techniques

• Modèle(s) : SG1300-JS / SG1300-2JS
• Largeur de travail maximale disponible : 1 300 / 1 600 / 2 100 mm
• Vitesse de défilement de la bande abrasive large : 2-18 m/min (selon le type de finition)
• Plage d’épaisseur de travail : 0,5 - 40 mm
• Périmètre de la bande abrasive large : 2 200 / 2 620 mm
• Finitions de surface disponibles : n° 4, rayures fines (HL)
• Mode de fonctionnement : à l'huile / à l'eau
• Caractéristiques principales : roues de contact caoutchoutées de grand diamètre ; roulements de précision SKF ; système breveté de guidage automatique de la large bande abrasive ; convoyeur à rouleaux caoutchoutés ; intégration pour un usinage en un seul passage ; configuration en option double face (avec ponçage du dessous) et bobine à bobine
