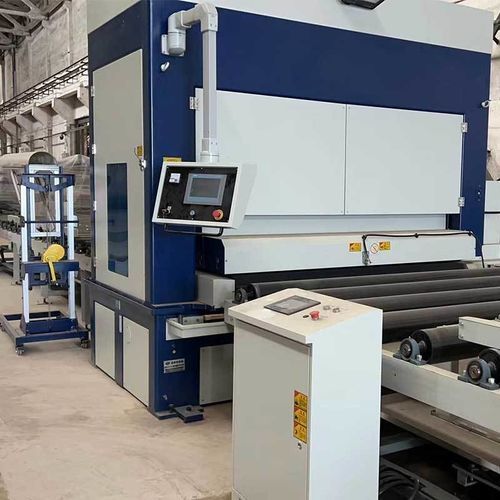

Machine à poncer-polir de plaques SG2050-WJS

pour pièces platesd'aluminiumd'acier inoxydable

Présentation du produit
Le SG2050-WJS est conçu pour la rectification de précision à épaisseur définie et le polissage de grandes feuilles ou pièces de grande dimension. Il prend en charge des métaux tels que le titane, le molybdène, l'aluminium, l'acier inoxydable et l'acier au carbone, et permet d'obtenir une rugosité de surface contrôlée grâce à un fonctionnement à bande abrasive en milieu humide.

Principe de fonctionnement
La machine utilise un portique à table de travail alternante où la pièce est serrée et fixée. La table entière effectue des mouvements aller-retour pour faire passer la pièce devant plusieurs postes de travail. Le déplacement de la table est assuré par des guides linéaires et des vis à billes afin d'obtenir une haute précision de positionnement. La vitesse d'avance est réglable de 2 à 9 m/min.

Points forts

• Têtes à bande abrasive larges de structure portique (1–4 postes) avec levage vertical motorisé par servomoteur pour un positionnement précis et l'adaptation à l'épaisseur.
• Fonctionnement humide avec liquide de coupe recyclé ; buses de pulvérisation haute pression et couteaux d'air en sortie pour éliminer les poussières métalliques adhérentes et améliorer le nettoyage de surface.
• Unité de filtration automatique du liquide de coupe intégrée pour recyclage continu et réduction de la maintenance.

Configuration en option
Zone d'aspiration humide partielle ou totale sur la table de travail pour répondre à des besoins de manutention ou de bridage spécifiques.

Fiche technique
Largeur de travail maximale : 1000 mm / 1300 mm / 1600 mm / 1900 mm
Longueur de travail minimale : 200 mm
Épaisseur de travail maximale : 100 mm
Longueur de travail maximale : 3000 mm
Vitesse d'avance de la table : 2–9 m/min
Précision de travail : ±0,03 mm
Nombre de postes : 1–4
Puissance totale : 300 kW
Poids machine : 20000 kgs
Dimensions machine : 13500 x 4200 x 2300 mm

Caractéristiques techniques

• Modèle : SG2050-WJS
• Mode de fonctionnement : Portique à mouvement alternatif avec pièce bridée
• Éléments d'entraînement : Guides linéaires et vis à billes pour la table de travail
• Plage de vitesse d'avance : 2–9 m/min (réglable)
• Positionnement / précision : ±0,03 mm
• Têtes abrasives : 1 à 4 têtes à bande large avec levage motorisé individuel
• Fonctionnement : Traitement humide avec liquide de coupe recyclé ; buses haute pression et couteaux d'air pour nettoyage
• Filtration : Unité de filtration automatique du liquide de coupe
• Option : Zone d'aspiration humide partielle ou totale sur la table
• Matières compatibles : Titane, molybdène, aluminium, acier inoxydable, acier au carbone
• Électrique / puissance : Puissance installée totale ~300 kW
• Dimensions & poids : 13500 x 4200 x 2300 mm ; env. 20000 kgs
