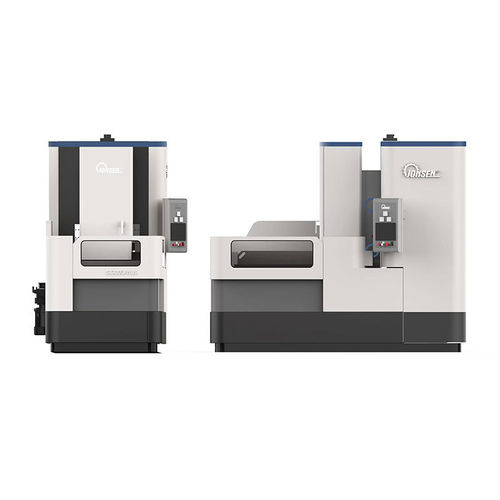

Ponceuse à bande large SAG1000

stationnaireélectriqueà vitesse variable

Résumé du produit
Combine l'efficacité du meulage à bande abrasive large en état froid avec la précision des rectifieuses à meule traditionnelles pour un rendement élevé et un usinage de surface de précision.

• La série SAG est développée pour le meulage de surface de haute efficacité et de précision sur cinq catégories de matériaux : DURS, MINCES, FRAGILES, TENDRES, ADHÉRENTS. Exemples : substrats céramiques, carbure de silicium, quartz, cristal, carbone-céramique, matériaux semi‑conducteurs, titane, zirconium, matériaux magnétiques, etc.
• La série SAG offre un rendement bien supérieur aux rectifieuses à meule traditionnelles tout en conservant des performances de précision proches.
• Le meulage à froid et à faible concentration de contraintes contrôle efficacement la déformation et l'écaillage des arêtes, améliorant le rendement, augmentant la productivité et réduisant le taux de rebut. Précision plane < 5 µm et rugosité < 0,4 µm.

Rectifieuse plane à bande abrasive large sur table rotative - série SAG

• Tête à bande abrasive large haute précision associée à une table rotative hydrostatique pour un usinage à froid efficace et de haute précision.
• Châssis en fonte HT300, optimisé par analyse par éléments finis (FEA) et traité par recuit/vieillissement pour une grande stabilité.
• Table rotative hydrostatique haute rigidité avec raideur statique de 400 kg/µm — sans usure et stable.
• Guides linéaires et vis à billes heavy-duty de grade CP sur l'ensemble de la machine pour garantir la précision de positionnement et de rotation.
• Logiciel opérateur développé en interne avec interface conviviale permettant une forte automatisation et une intervention opérateur minimale.
• Remplacement rapide de la bande abrasive et changement facile entre types et grains pour des changements de production rapides.

Table rotative hydrostatique
Haute rigidité, haute précision et grande capacité de charge ; précision plane < 5 µm pour garantir les performances d'usinage.

Tête à bande abrasive large haute précision
Equipée d'une broche de meulage de précision haute rigidité avec un faux‑rond inférieur à 1 µm. Vitesse linéaire de la bande jusqu'à 60 m/s avec variation de vitesse (variateur de fréquence VFD). Changement et réglage rapide de la bande en moins d'une minute pour un meulage à froid efficace et stable.

Système de mesure en cours de process
Système laser de mesure en cours de process haute précision intégré avec logiciel algorithmique développé en interne et contrôle en boucle fermée pour une exploitation automatisée avec intervention humaine minimale.

Fiche technique

• Diamètre de la table rotative : 1000 mm
• Capacité de charge de la table rotative : 500 kg
• Vitesse de la table rotative : 20–60 rpm
• Épaisseur maximale de la pièce : 160 mm
• Vitesse maximale de la broche : 4500 rpm
• Dimension de la bande abrasive large : 300 x 2620 mm
• Empreinte machine (LxWxH) : 1500 x 3000 x 2800 mm
• Poids machine : 8000 kg
• Raideur statique table hydrostatique : 400 kg/µm
• Vitesse linéaire bande (max) : 60 m/s (ajustable VFD)

Configuration standard / Configuration optionnelle

• Standard : plateau rotatif électromagnétique / Option : plateau rotatif sous vide
• Standard : unité de filtration papier / Option : séparateur magnétique de liquide de refroidissement & réservoir
• Standard : outil de dressage de bande abrasive / Option : collecteur de brouillard
• Standard : éclairage de travail / Option : système de mesure en cours de process
• Standard : boîte à outils avec outils nécessaires / Option : châssis de pose pour bande abrasive large

Caractéristiques techniques

• Modèle : SAG1000
• Diamètre table rotative : 1000 mm
• Capacité charge table rotative : 500 kg
• Vitesse table rotative : 20–60 rpm
• Épaisseur max. pièce : 160 mm
• Vitesse max. broche : 4500 rpm
• Taille bande abrasive large : 300 x 2620 mm
• Empreinte machine (LxWxH) : 1500 x 3000 x 2800 mm
• Poids machine : 8000 kg
• Raideur statique table hydrostatique : 400 kg/µm
• Vitesse linéaire bande (max) : 60 m/s (ajustable VFD)
