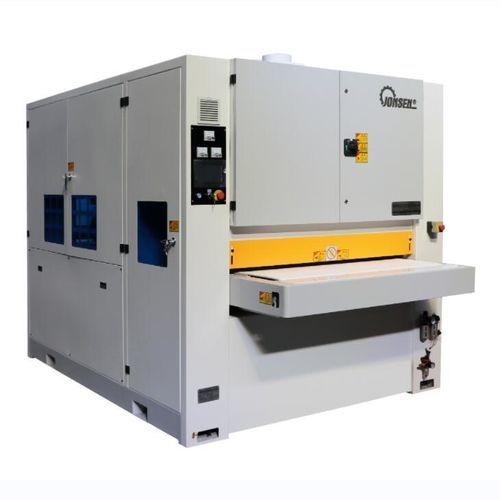

Chanfreineuse-ébavureuse électrique SGP1300

stationnairepour bord droitpour le métal

Fonction
Conçue pour l'ébavurage en série, le chanfreinage des arêtes et le brossage des surfaces de pièces issues de presses à tourelle et de lignes de découpe laser. La zone de finition principale combine une puissante bande abrasive large avec des groupes de rouleaux brosses à brins flexibles pour garantir une élimination continue et uniforme des bavures et un conditionnement de surface régulier. Le convoyeur à aspiration permet la manutention stable de pièces multi-formats d'épaisseur identique et prépare les pièces aux opérations suivantes (pliage, peinture, soudage).

Caractéristiques principales

• Châssis métallique soudé, sablé et revêtu par poudrage pour une grande rigidité et une longue durée de vie.
• Poste de pré-grainage à bande abrasive large pour le retrait des grosses bavures ou le brossage de surface ; montée/descente asservie par servomoteur pour un réglage précis.
• Huit groupes de rouleaux brosses à brins flexibles, les groupes adjacents tournant en sens inverse pour assurer le contact abrasif sur chaque arête et bord de trou.
• Plateforme convoyeur à vide capable de traiter des petites pièces peu poreuses à partir de 60×60 mm.
• Organes tournants à grande vitesse équipés de roulements importés pour une durabilité accrue.
• Traitement ciblé des arêtes et des bords de trous avec un impact minimal sur la surface ; les panneaux avec film protecteur peuvent être travaillés sans détériorer le film.
• Adaptée aux surfaces micro-formées ou aux pièces usinées en surface.
• Consommables longue durée avec usure uniforme.
• Utilisation intuitive avec éclairage LED interne pour l'observation des opérations.
• Interface opérateur tactile pour la gestion simple des paramètres et recettes.

Configurations optionnelles

• SP1300 : configuration avec rouleaux brosses à brins sans bande abrasive, recommandée pour pièces en cuivre, aluminium ou tôles de découpe de bonne qualité devant être brossées sans meulage agressif.
• SGP1000 : plusieurs postes à bande abrasive large haute puissance pour pré-traitement des grosses bavures (ex. scories importantes de découpe laser/plasma) associés à six rouleaux brosses.
• Disposition alternative avec bande abrasive large placée après les rouleaux brosses flexibles pour pièces nécessitant un brossage après chanfreinage.
• Option de machine avec largeur de travail de 1600 mm disponible.

Convient pour

• Acier au carbone, acier inoxydable, aluminium, cuivre et matériaux métalliques similaires.
• Pièces avec film protecteur pouvant être traitées tout en préservant le film.
• Plage d'épaisseur : 0,5 mm–500 mm ; traitement de pièces jusqu'à 1300 mm de largeur.
• Préparation de grands chanfreins avant application de peinture.

Spécifications
Largeur de travail : 1300 mm
Média abrasif : rouleaux brosses à brins flexibles et bande abrasive large
Ouverture machine : 0–50 mm
Nombre de rouleaux brosses flexibles : 8
Vitesse d'avance : 0,8–5 m/min
Poids : env. 5000 kg

Caractéristiques / Données techniques

• Modèle : SGP1300
• Largeur de traitement : 1300 mm
• Matériaux applicables : acier au carbone, inox, aluminium, cuivre, etc.
• Convoyage : plateforme à aspiration pour lots multi-dimensions d'une même épaisseur
• Unités principales : bande abrasive large puissante + huit groupes de rouleaux brosses à brins flexibles
• Plage de vitesse d'alimentation : 0,8–5 m/min
• Plage d'ouverture : 0–50 mm
• Poids machine : env. 5000 kg
• Commande : interface tactile avec éclairage LED d'observation intégré
• Traitement efficace et propre, approprié avant pliage, peinture et soudage
