Filtre à gaz KPF series

pour airà membranede stérilisation

Aperçu du produit
Les filtres stériles pour air et gaz KPF utilisent des éléments filtrants plissés renforcés en membrane microporeuse de polyfluorure de vinylidène (PVDF) pour la filtration de précision de l'air comprimé, des gaz de procédé et des liquides compatibles. Les éléments sont hydrophobes, présentent une large compatibilité chimique et supportent des cycles répétés de stérilisation à la vapeur.

Applications typiques

• Industrie pharmaceutique
• Biotechnologie
• Brasserie
• Ventilation stérile de cuves
• Filtration de liquides à haute température
• Filtration de solvants

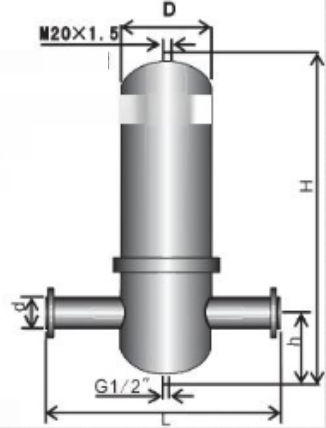

Modèles et spécifications (tableau)
Model | Debit nominal | Raccord | Longueur (mm) | Hauteur (mm) | Diamètre (mm) | Hauteur inférieure (mm) | Spécification élément / Quantité
KPF-05 | 0,5 m³/min | DN25 PN1.0 | 234 | 434 | 114 | 96 | 5" / 1
KPF-2 | 2 m³/min | DN25 PN1.0 | 234 | 549 | 114 | 96 | 10" / 1
KPF-4 | 4 m³/min | DN25 PN1.0 | 234 | 800 | 114 | 96 | 20" / 1
KPF-5 | 5 m³/min | DN50 PN1.0 | 324 | 789 | 184 | 300 | 10" / 3
KPF-10 | 10 m³/min | DN65 PN1.0 | 324 | 1046 | 184 | 300 | 20" / 3
KPF-15 | 15 m³/min | DN80 PN1.0 | 415 | 1178 | 235 | 380 | 20" / 5
KPF-20 | 20 m³/min | DN100 PN1.0 | 415 | 1196 | 235 | 385 | 20" / 5
KPF-30 | 30 m³/min | DN100 PN1.0 | 475 | 1251 | 275 | 426 | 20" / 7
KPF-40 | 40 m³/min | DN125 PN1.0 | 505 | 1284 | 305 | 438 | 20" / 9
KPF-60 | 60 m³/min | DN125 PN1.0 | 555 | 1303 | 355 | 438 | 20" / 12
KPF-80 | 80 m³/min | DN150 PN1.0 | 606 | 1346 | 406 | 450 | 20" / 15
KPF-100 | 100 m³/min | DN150 PN1.0 | 656 | 1375 | 456 | 450 | 20" / 19
KPF-120 | 120 m³/min | DN200 PN1.0 | 706 | 1501 | 506 | 505 | 20" / 25
KPF-150 | 150 m³/min | DN200 PN1.0 | 756 | 1514 | 556 | 505 | 20" / 30

Accessoires associés (sélection)
Filtres vapeur série KLS-F : modèles KLS-F-035, KLS-F-080, KLS-F-1 (utilisés pour le service de stérilisation à la vapeur compatibles avec les modèles KPF).

Caractéristiques / spécifications techniques

• Plage de débits de référence : 0,5–150 m³/min
• Précision de filtration : 0,01 μm
• Efficacité de filtration : 99,9999 %
• Débit élément 10" : ≥5 Nm³/min (0,1 MPa / ΔP 0,01 MPa)
• Stérilisation à la vapeur : 125 ± 2 °C ; 30 min/cycle ; max. 160 cycles
• Pression différentielle positive maximale : 0,2 MPa
• Perte de charge initiale : 0,005 MPa
• Longueurs d'éléments : 125 mm (5"), 250 mm (10"), 500 mm (20")
• Diamètre de l'élément : 70 mm
• Surface de filtration : 0,32 m² (5"), 0,65 m² (10"), 1,3 m² (20")
• Média filtrant : membrane PVDF
• Supports et embouts : polypropylène résistant à la chaleur
• Support central : cylindre en treillis inox
• Joint : élastomère fluoré ou silicone (Ø57 mm)
