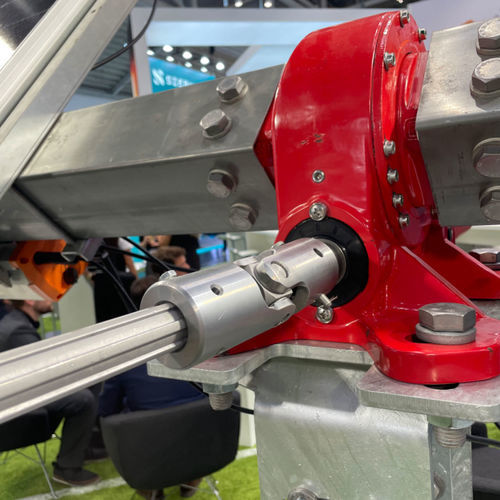

Joint de cardan double Solar tracking universal joints

simpleen acieren inox

Présentation
Le PB-D1 est un joint universel (accouplement universel) de DJJX conçu pour transmettre le couple entre arbres intentionnellement désalignés. Disponible en plusieurs tailles et matériaux, il convient aux transmissions industrielles en cas d'écarts d'alignement.

Applications typiques

• Équipements de jardin et pelouse
• Convoyeurs et systèmes de manutention
• Industrie agroalimentaire et systèmes d'emballage
• Équipements d'impression
• Machines agricoles

Avantages principaux

• Large gamme de tailles pour différents arbres
• Angle de fonctionnement maximum : 35°
• Vitesse maximale : 1000 tr/min
• Disponible en différents matériaux pour le corps et la portée
• Sous-ensembles usinés avec précision dans de la barre (pas de pièces moulées ou en métal poudre) pour des performances constantes
• Innovations de conception qui améliorent la performance et réduisent les coûts
• Possibilité de fabrication sur dessin ou échantillon

Variantes et matériaux

• Matériaux du corps central (cube et goupille) : 20Cr, 40Cr, GCr15
• Matériaux des moyeux : 40Cr, acier 45#

Dimensions (mm)

• PB-D16 — D 16, d (H7) 8, L 61.5, L1 12, L2 20, S (H11) 8, K (JS9) 2, T 9
• PB-D20 — D 20, d (H7) 10, L 74, L1 12.5, L2 22.5, S (H11) 10, K (JS9) 3, T 11.4
• PB-D25 — D 25, d (H7) 12, L 86, L1 13, L2 25, S (H11) 12, K (JS9) 4, T 13.8
• PB-D29 — D 29, d (H7) 14, L 100, L1 18, L2 32.5, S (H11) 14, K (JS9) 5, T 16.3
• PB-D32 — D 32, d (H7) 16, L 107, L1 17.5, L2 34, S (H11) 16, K (JS9) 5, T 18.3
• PB-D35 — D 35, d (H7) 18, L 130, L1 21.5, L2 39, S (H11) -, K (JS9) 6, T 20.8
• PB-D37 — D 37, d (H7) 20, L 134, L1 23, L2 41, S (H11) -, K (JS9) 6, T 22.8
• PB-D40 — D 40, d (H7) 20, L 164, L1 33, L2 54, S (H11) -, K (JS9) 6, T 22.8
• PB-D50 — D 50, d (H7) 25, L 181, L1 28, L2 54, S (H11) -, K (JS9) 8, T 28.3
• PB-D60 — D 60, d (H7) 30, L 262, L1 58, L2 89, S (H11) -, K (JS9) 8, T 33.3

Caractéristiques techniques

• Brand Name: DJJX
• Modèle produit: PB-D1
• Série produit: PB
• Fonction typique: transmission de couple entre arbres désalignés
• Angle max. : 35°
• Vitesse max. : 1000 tr/min
• Matériaux du corps central : 20Cr, 40Cr, GCr15
• Matériaux des moyeux : 40Cr, acier 45#
• Notes de conception : sous-ensembles usinés avec précision; plusieurs tailles; personnalisable selon dessin ou échantillon
