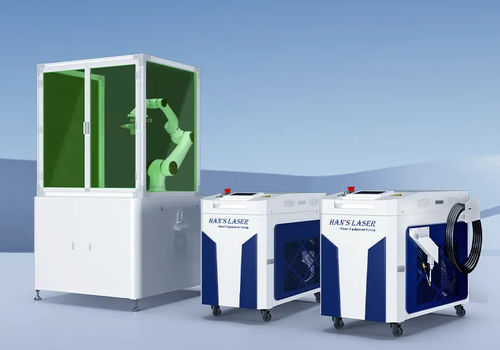

Machine de soudage laser à fibre DZW PRO series

lasermanuelleà roulettes

Présentation
La série DZW PRO propose des postes de soudage laser portables, efficaces et adaptés à la chaudronnerie, l'usinage de tôles, la construction de structures, la réparation sur site et le bricolage. Châssis compact, composants industriels et options de configuration flexibles pour atelier ou intégration en cellule de production.

Méthode de refroidissement
Toutes les variantes de puissance sont refroidies par eau afin de prolonger la durée de vie du module laser, stabiliser la qualité du cordon et réduire le taux de panne en fonctionnement continu.

Plus facile à déplacer
Quatre roulettes multidirectionnelles et quatre brides verrouillables à la base assurent une mobilité résistante aux huiles et salissures. L'appareil se transporte aisément et se fixe pour un fonctionnement stable.

Pistolet de soudage professionnel

• Affichage clair des paramètres sur le pistolet et nombreuses alarmes de sécurité pour faciliter l'exploitation et le dépannage.
• Les miroirs de protection/focalisation coulissants facilitent la maintenance ; les modules collimator-QBH en plug-and-play permettent un remplacement sur site.

Découpe simple, élimination de la rouille et nettoyage de cordon

• La découpe de tôles fines (≤3 mm) s'effectue sans changer le pistolet, uniquement en remplaçant la buse.
• Le remplacement de la buse permet de nettoyer des surfaces rouillées ou peintes jusqu'à 120 mm de largeur.
• Des buses spécifiques autorisent le nettoyage des cordons de soudure jusqu'à 5 mm de large.

Alimentation de fil portable

• La conception intelligente assure une alimentation automatique stable et une qualité de soudure constante.
• Contrôle multi-mode du fil (alimentation/retrait/traction/reconstitution auto/manuelle) pour s'adapter aux flux de production.
• Prend en charge des diamètres de fil de 0,8 ; 1,0 ; 1,2 ; 1,6 ; 2,0 mm.

Laser hautement intégré

• Modules laser compacts jusqu'à 67 % plus petits et 50 % plus légers, entièrement étanchés pour protection contre poussière et humidité, adaptés à un usage industriel continu.
• Connectivité via application mobile pour surveillance en temps réel (puissance, configurations, codes d'erreur) et maintenance accélérée.
• Options de fibre : 1500/2000W utilisent une fibre 25 μm (10 m) ; 3000W utilise une fibre 50 μm (12 m) pour atteindre de grandes pièces.

Capacités de soudage
Des exemples de soudage et images de cordons sont fournis pour différents types de pièces et épaisseurs afin d'orienter le choix des paramètres et l'adéquation applicative.

Exemples de données techniques
*À titre indicatif seulement ; valeurs finales selon documentation technique officielle.

DZW-1500W
Épaisseur maximale feuillards : inox 0,6–4,0 mm ; acier 0,6–5,0 mm ; aluminium 0,6–3,0 mm
Puissance max machine : 8,5 kW
Longueur d'onde laser : 1064 ±10 nm
Vitesse de soudage : (selon modèle)
Fissure de soudage (sans fil d'apport) : ≤0,3
Alimentation : AC 220V, 50Hz
Température ambiante : 10℃–40℃
Humidité ambiante : <70% (sans condensation)
Poids machine : 102 kg
Dimensions (L×P×H) : 1080×580×780 mm

DZW-2000W
Épaisseur maximale feuillards : inox 0,6–5,0 mm ; acier 0,6–6,0 mm ; aluminium 0,6–4,0 mm
Puissance max machine : 11 kW
Longueur d'onde laser : 1064 ±10 nm
Vitesse de soudage : 0–600 cm/min (varie selon modèle, épaisseur, pièce)
Fissure de soudage (avec fil d'apport) : ≤0,5
Alimentation : AC 220V, 50Hz
Température ambiante : 10℃–40℃
Humidité ambiante : <70% (sans condensation)
Poids machine : 111 kg
Dimensions (L×P×H) : 1080×580×780 mm

DZW-3000W
Épaisseur maximale feuillards : inox 0,6–8,0 mm ; acier 0,6–8,0 mm ; aluminium 0,6–6,0 mm
Puissance max machine : 11 kW
Longueur d'onde laser : 1064 ±10 nm
Vitesse de soudage : (selon modèle)
Fissure de soudage : (selon modèle)
Alimentation : AC 380V, 50Hz
Température ambiante : 10℃–40℃
Humidité ambiante : <70% (sans condensation)
Poids machine : 145 kg
Dimensions (L×P×H) : 1100×580×900 mm

Caractéristiques / Spécifications techniques

• Nom de la série : DZW PRO Series (solutions de soudage laser portables ; intégration robotique, positionneurs et axes rotatifs en option).
• Longueur d'onde laser : 1064 ±10 nm.
• Configurations de puissance disponibles et puissance machine : exemples ~8,5 kW et ~11 kW selon modèle.
• Capacités d'épaisseur des matériaux variables selon modèle et matériau (voir données modèles ci‑dessus).
• Refroidissement : système par eau pour toutes les puissances.
• Alimentation fil : supporte 0,8–2,0 mm avec contrôle multi-mode (alimentation/retrait/traction/reconstitution auto/manuelle).
• Portabilité : roulettes universelles et brides verrouillables pour mobilité et positionnement.
• Protection & maintenance : miroirs de protection/focalisation coulissants et modules collimator/QBH plug-and-play.
• Plage environnementale : 10℃–40℃, humidité <70% (sans condensation).
• Poids et dimensions typiques : ~102–145 kg ; dimensions environ L1080–1100 × P580 × H780–900 mm selon modèle.
• Options de fibre : 1500/2000W fibre 25 μm (10 m) ; 3000W fibre 50 μm (12 m) pour grande portée.
