Presse plieuse hydraulique HBS series

CNCécologiquede grande dimension

Présentation
La gamme HBS Series regroupe des presses plieuses hydrauliques CNC conçues pour la précision, la répétabilité et une consommation réduite. Des sous-systèmes hydrauliques et de contrôle modernisés, associés à un réservoir d'huile compartimenté en acier inoxydable résistant aux huiles, diminuent la consommation et augmentent la fiabilité.

Caractéristiques principales

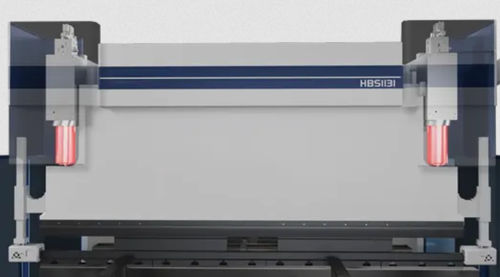

• Cylindre hydraulique — Les vérins principaux situés de chaque côté utilisent une électrovanne servo-hydraulique et une règle à balayage (grating scale) en boucle fermée, fournissant un retour précis pour un déplacement de la glissière précis et une grande répétabilité de position.
• Système de courbure mécanique bi-directionnel — Le CNC calcule et applique automatiquement la compensation; la compensation fonctionne en boucle fermée pour une haute précision. Le dispositif de courbure mécanique est réglable dans les deux sens pour compenser transversalement et longitudinalement.
• Systèmes de butée arrière — Mécanisme de butée arrière complet avec possibilité de sélectionner plusieurs butées. Les éléments fonctionnels (rails guidés, vis à billes, paliers, etc.) utilisent des composants de qualité pour garantir la précision de positionnement.
• Règle à balayage haute précision — Des règles à haute précision montées dans des plaques en C de chaque côté du bâti réduisent l'influence de la déformation de la structure sur la précision de pliage et fournissent des retours de position en temps réel au CNC.
• Grand débattement de la glissière — Course de glissière jusqu'à 235 mm, hauteur de fermeture jusqu'à 585 mm et profondeur d'alésage jusqu'à 410 mm (selon modèle) pour élargir le champ d'application et la compatibilité outillage.
• Support mobile — Support supérieur ajustable en hauteur et rotation, avec positions crantées pour faciliter la manutention ergonomique et efficace lors des opérations de pliage.
• Cellule de pliage automatique — Intégration robotique pour préhension, centrage, pliage et palettisation automatiques permettant une production continue 24 h/24 et la réduction de la main-d'œuvre. Solutions de cellules automatisées personnalisées disponibles.

Images d'exemples / Applications
Images et pièces exemples multiples illustrent des résultats de pliage typiques et des applications machine.

Exemple de données techniques (à titre indicatif — se référer aux documents techniques officiels)
Colonnes : Force de pressage (kN) | Longueur de pliage (mm) | Largeur entre colonnes (mm) | Profondeur d'emprisonnement (mm) | Course de glissière (mm) | Hauteur du banc (mm) | Vitesse rapide (mm/min) | Vitesse de travail (mm/min) | Vitesse de retour (mm/min) | Puissance moteur principal (kW) | Capacité du réservoir (L) | Dimensions (L x l x H) mm | Poids machine (kg)
HBS0615: 600 | 1500 | 1200 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 80 | 2350 x 1400 x 2330 | 4000
HBS0620: 600 | 2050 | 1700 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 120 | 2950 x 1400 x 2330 | 4900
HBS0625: 600 | 2550 | 2100 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 120 | 3450 x 1400 x 2330 | 5950
HBS1131: 1100 | 3100 | 2700 | 235 | 410 | 585 | 220 | 17 | 200 | 10.8 | 200 | 3950 x 1800 x 2650 | 8350
HBS1141: 1100 | 4100 | 3700 | 235 | 410 | 585 | 220 | 17 | 200 | 10.8 | 200 | 4950 x 1800 x 2650 | 9200
HBS1631: 1600 | 3100 | 2700 | 235 | 410 | 585 | 180 | 14 | 180 | 13.2 | 200 | 3970 x 1850 x 2650 | 10500

Spécifications techniques

• Nom de la série : HBS Series
• Plage de force de pressage (exemples) : 600 kN, 1100 kN, 1600 kN (selon modèle)
• Options de longueur de pliage : 1500 mm à 4100 mm (selon modèle)
• Exemples de profondeur d'alésage : 215 mm ou 235 mm
• Course de glissière : jusqu'à 235 mm (variable selon modèle)
• Hauteur de fermeture : exemples 575 mm ou 585 mm
• Puissance moteur principal : 6 kW à 13,2 kW selon modèle
• Capacité du réservoir d'huile : 80 L à 200 L selon modèle
• Dimensions et poids varient selon modèle — voir le tableau technique ci-dessus pour les valeurs par modèle
