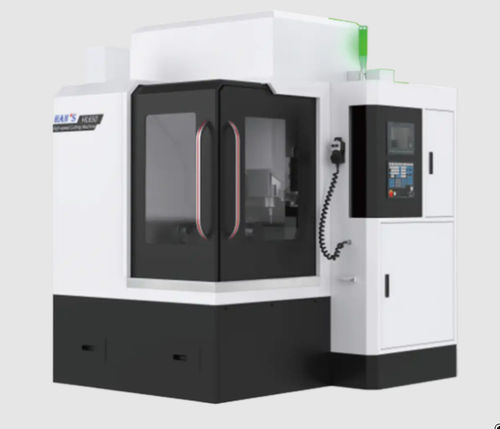

Machine de gravure à 3 axes HL650

mécaniquede plastiquede métal

Aperçu du produit
Le HL650 est une fraiseuse-graveuse de précision destinée à l'usinage haute vitesse de composants de petite et moyenne taille pour l'électronique, les wearables, les protections optiques et les pièces métalliques de précision.

Principales caractéristiques

• Gussets analysés par éléments finis et conception intégrée boîtier/ribs pour augmenter la rigidité de la machine.
• Broche motorisée HSK E32 haute vitesse offrant des performances stables et un faible déséquilibre dynamique.
• Vis à billes à deux étages précontraintes sur les trois axes pour une rigidité accrue, une moindre sensibilité thermique et une stabilité sur le long terme.
• Axes supportés sur rails pour supporter des charges lourdes et assurer des déplacements rapides et précis.
• Vis à billes d'usinage importées de haute précision avec écrous précontraints pour maintenir la précision de transmission dans le temps.
• Renforts en nervures dans la cavité de broche assurant un support stable de la broche à haute vitesse.
• Parties mobiles entièrement étanchées pour protéger les mécanismes des contaminants.
• Filtration de l'air avec composants SMC d'origine japonaise.
• Système de lubrification automatique avec alimentation d'huile programmée, graissage par graisse et antidéversement pour de longues périodes sans maintenance.
• Système de changement d'outil automatique pour améliorer l'efficacité d'usinage.

Applications
Convient pour l'usinage de pièces métalliques, panneaux en PC/PMMA/composite, couvercles en verre et saphir pour wearables, smartphones et tablettes, bijoux, pièces céramiques et autres composants de précision.

Fiche technique

• Modèle : HL650
• Course X/Y/Z : 600 / 500 / 250 mm
• Distance broche-plateau (standard) : 120–370 mm
• Surface de bridage du plateau : 600 × 500 mm
• Charge maximale plateau : 300 kg
• Taille rainure en T : 5-18 × 100 mm
• Type de broche : Broche motorisée (HSK E32)
• Vitesse de broche : 40 000 tr/min
• Couple nominal : 2.7 N·m
• Puissance nominale : 6 kW
• Type de changeur d'outil : HSK-E32
• Capacité outil : 12 emplacements
• Type de magasin : Magasin linéaire servo
• Diamètre maxi outil : 80 mm
• Longueur maxi outil : 100 mm
• Poids maxi outil : 0.5 kg
• Vitesse d'usinage (X/Y/Z) : 10 / 10 / 10 m/min
• Vitesse rapide (X/Y/Z) : 15 / 15 / 15 m/min
• Précision de positionnement (X/Y/Z) : 0.008 mm
• Répétabilité (X/Y/Z) : 0.005 mm
• Dimensions machine (avec bac) : 2190 × 1950 × 2400 mm
• Poids machine : 3500 kg
• Points forts de conception : pièces moulées analysées par éléments finis, vis à billes précontraintes en deux étapes, axes sur rails, vis à billes de précision importées, parties mobiles étanches, filtration SMC, lubrification automatique, renforts de cavité de broche.
