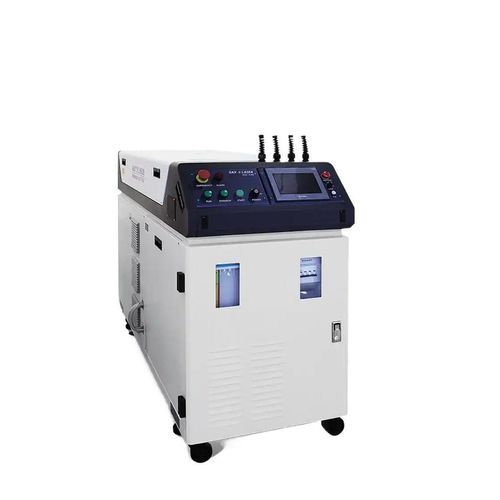

Poste à souder pour soudage par points PB80

lasermonophaséAC

Caractéristiques

• Grand rapport profondeur/largeur, largeur de cordon restreinte, zone affectée par la chaleur réduite, faible déformation et vitesse de soudage élevée
• Cordons lisses nécessitant peu ou pas de finition après soudage
• Soudure sans porosité; distribution d'impuretés du matériau de base réduite/optimisée; microstructure du cordon affinée; résistance et ténacité du cordon égales ou supérieures au matériau de base
• Contrôle précis avec petit point focal, positionnement haute précision et intégration aisée en automatisation
• Permet le soudage de certaines combinaisons de matériaux dissemblables
• Prend en charge le soudage par points, le soudage bout à bout, le soudage en recouvrement/étanchéité et d'autres configurations d'assemblage
• Point focal fin et forte capacité de pénétration; installation flexible et commande à distance

Applications
Le PB80 est conçu pour des applications de micro-spot welding à faible énergie, faible puissance moyenne et soudage par points à grande vitesse. Il est recommandé en association avec une table de soudage à balayage rapide par galvanomètre pour exploiter pleinement les capacités de soudage haute vitesse. Secteurs d'application typiques : coques et blindages de téléphones mobiles, soudure de PCB souples dans les écrans LCD, assemblage de composants optiques et microélectroniques, pièces médicales de précision.

Brève description
L'alimentation laser pilote une lampe xénon pulsée pour générer des impulsions optiques qui excitent le cristal Nd3+:YAG via une cavité de concentration. Après résonance dans la cavité laser, le système émet un laser pulsé à 1064 nm. Sous contrôle PLC ou PC industriel, le faisceau pulsé est élargi, réfléchi ou transmis par fibre, puis focalisé sur la pièce pour le soudage. La fréquence d'impulsion, la durée d'impulsion, la forme d'onde et le mouvement de la table sont pilotables pour s'adapter aux besoins du procédé.

Fiche technique
Modèle : PB80
Type de laser : YAG
Longueur d'onde : 1064 nm
Puissance de sortie moyenne : 80 W
Puissance crête : 5 kW (9 kW en option)
Énergie laser maximale : 50 J
Durée d'impulsion : ≤50 ms
Fréquence d'impulsion : ≤100 Hz
Nombre de formes d'onde : 50 groupes
Nombre de sorties fibre : 1 voie en standard, jusqu'à 6 voies
Mode de séparation du faisceau : séparation d'énergie ou séparation temporelle
Diamètre du cœur de fibre : 0,4 mm
Mode de rétroaction en boucle fermée : rétroaction de la puissance laser
Visée/positionnement : guide lumineux rouge (CCD en option)
Refroidissement : refroidissement par air intégré
Consommation électrique de l'unité principale : 5 kW
Alimentation : 220 V ±10% / 50 Hz / 25 A
Poids de l'unité principale : 350 kg
Dimensions (L×l×H) : 1210 × 550 × 1085 mm

Caractéristiques / Spécifications techniques

• Modèle : PB80
• Type de laser : YAG
• Longueur d'onde : 1064 nm
• Puissance moyenne : 80 W
• Puissance crête : 5 kW (9 kW en option)
• Énergie maximale : 50 J
• Durée d'impulsion : ≤50 ms
• Fréquence d'impulsion : ≤100 Hz
• Nombre de formes d'onde : 50 groupes
• Sorties fibre : 1 voie standard, jusqu'à 6 voies
• Mode de séparation : séparation d'énergie ou temporelle
• Diamètre cœur fibre : 0,4 mm
• Rétroaction boucle fermée : rétroaction puissance laser
• Visée : guide rouge (CCD optionnel)
• Refroidissement : air intégré
• Consommation unité principale : 5 kW
• Alimentation : 220 V ±10% / 50 Hz / 25 A
• Poids : 350 kg
• Dimensions (L×l×H) : 1210 × 550 × 1085 mm
