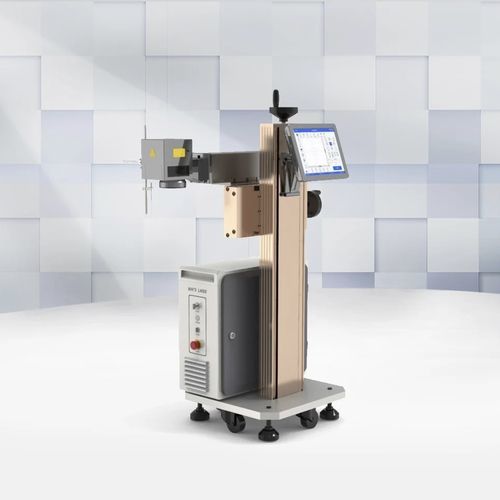

Machine de marquage laser HANS20Y-M

de papierde métalpour acier inoxydable

Applications
Principalement adapté au marquage des matériaux métalliques, de certains plastiques et des matériaux non métalliques revêtus tels que l'aluminium, l'acier inoxydable, le cuivre, les métaux avec couche de revêtement, le papier imprimé en couleur et substrats similaires. Convient pour le marquage en mouvement (on-the-fly) de pièces en déplacement, lignes de production continues et assemblages automatisés.

Fiche technique
Machine : Flying Laser Marking Machine
Longueur d'onde du laser : 1064nm
Puissance : 20W
Stabilité : ≤5%
Énergie par impulsion : 1mJ
Fréquence de travail : 20-200KHz
Largeur de code minimale : 0,1mm
Taille minimale de caractère : 0,30mm
Précision de répétabilité : ±0,01mm
Plage de marquage standard : 100mm×100mm (option 70mm×70mm à 400mm×400mm)
Longueur focale standard : 188±2mm (de la base de la tête laser à la zone de focalisation)
Vitesse linéaire nominale : ≥10000mm/s
Vitesse d'impression de code : ＞700 caractères/sec
Alimentation : AC 220V/50Hz/3A
Consommation électrique globale : pic ≤0,5KW, moyenne ≤0,25KW
Refroidissement : refroidissement par air
Indice de protection : IP54
Longueur de câble : 3m
Dimensions typiques : faisceau principal 578mm×96,5mm×124mm ; armoire de commande 515mm×220mm×456mm ; plateforme élévatrice 450mm×450mm×1100mm (personnalisable).

Effets de marquage laser
Les exemples illustrent les résultats typiques obtenus sur les matériaux cités : marquages permanents et contrastés pour codes, textes, logos et numéros de série. L'aspect final dépend du substrat, du revêtement et des paramètres ; ceux-ci peuvent être ajustés pour la profondeur, le contraste et la vitesse.

Caractéristiques / spécifications techniques

• Longueur d'onde du laser : 1064nm
• Puissance : 20W
• Stabilité : ≤5%
• Énergie par impulsion : 1mJ
• Fréquence de travail : 20-200KHz
• Largeur de code minimale : 0,1mm
• Taille minimale de caractère : 0,30mm
• Précision de répétabilité : ±0,01mm
• Plage de marquage standard : 100mm×100mm
• Longueur focale standard : 188±2mm (de la base de la tête laser à la zone de focalisation)
• Plage de marquage optionnelle : 70mm×70mm à 400mm×400mm
• Vitesse linéaire nominale : ≥10000mm/s
• Impression de code : ＞700 caractères/sec
• Alimentation : AC 220V/50Hz/3A
• Consommation électrique globale : pic ≤0,5KW, moyenne ≤0,25KW
• Refroidissement : refroidissement par air
• Indice de protection : IP54
• Longueur de câble : 3m
• Dimensions machine : faisceau principal 578mm×96,5mm×124mm ; armoire de commande 515mm×220mm×456mm ; plateforme élévatrice 450mm×450mm×1100mm (personnalisable)
