Vanne à pointeau HHP series
manuelleà commande pneumatiqued'isolement

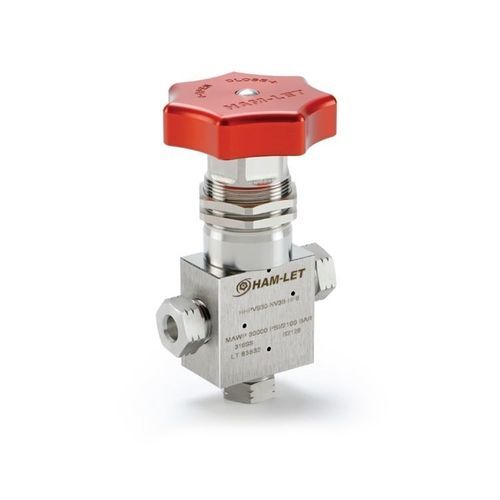

Vanne à pointeau - HHP series - HAM-LET - manuelle / à commande pneumatique / d'isolement
Vanne à pointeau - HHP series - HAM-LET - manuelle / à commande pneumatique / d'isolement
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
à pointeau
Actionnement
manuelle, à commande pneumatique
Fonction
d'isolement
Corps
filetée, femelle
Nombre de voies
3 voies, à 2 voies, 2/3 voies
Autres caractéristiques
haute pression, avec actionneur
DN

Min: 6,35 mm
(0,25 in)

Max: 14,288 mm
(0,563 in)

Pression

Min: 700 bar
(10 152,6 psi)

Max: 4 200 bar
(60 915,8 psi)

Description

Aperçu du produit
Consultez les vannes à aiguilles HHP dans le catalogue UCT Fittings. La gamme comprend plusieurs références couvrant différentes tailles et types de raccords, modes d'actionnement, configurations de vanne et pressions maximales adaptées aux applications hydrauliques et d'instrumentation haute pression.

Articles disponibles (tableau)
Code produit | Taille de connexion | Type de raccordement | Actionnement | Configuration | Pression max
HHPVS10NV2SNF8 | 1/2" | Femelle NPT | Actionnement manuel | 2 voies - Droite | 10 000 psi (700 bar)
HHPVS10NV2ENF8 | 1/2" | Femelle NPT | Actionnement manuel | 2 voies - Coudé | 10 000 psi (700 bar)
HHPVS30NV2SHF6 | 3/8" | Femelle haute pression | Actionnement manuel | 2 voies - Droite | 30 000 psi (2 100 bar)
HHPVS30NV2EHF6 | 3/8" | Femelle haute pression | Actionnement manuel | 2 voies - Coudé | 30 000 psi (2 100 bar)
HHPVS30NV3BHF6 | 3/8" | Femelle haute pression | Actionnement manuel | 3 voies - 2 connexions de pression | 30 000 psi (2 100 bar)
HHPVS30NV2SHF9 | 9/16" | Femelle haute pression | Actionnement manuel | 2 voies - Droite | 30 000 psi (2 100 bar)
HHPVS30NV2EHF9 | 9/16" | Femelle haute pression | Actionnement manuel | 2 voies - Coudé | 30 000 psi (2 100 bar)
HHPVS30NV3BHF9 | 9/16" | Femelle haute pression | Actionnement manuel | 3 voies - 2 connexions de pression | 30 000 psi (2 100 bar)
HHPVS60NV2SHF4 | 1/4" | Femelle haute pression | Actionnement manuel | 2 voies - Droite | 60 000 psi (4 200 bar)
HHPVS60NV2EHF4 | 1/4" | Femelle haute pression | Actionnement manuel | 2 voies - Coudé | 60 000 psi (4 200 bar)
HHPVS60NV3BHF4 | 1/4" | Femelle haute pression | Actionnement manuel | 3 voies - 2 connexions de pression | 60 000 psi (4 200 bar)
HHPVS60NV2SHF6 | 3/8" | Femelle haute pression | Actionnement manuel | 2 voies - Droite | 60 000 psi (4 200 bar)
HHPVS60NV2EHF6 | 3/8" | Femelle haute pression | Actionnement manuel | 2 voies - Coudé | 60 000 psi (4 200 bar)
HHPVS60NV3BHF6 | 3/8" | Femelle haute pression | Actionnement manuel | 3 voies - 2 connexions de pression | 60 000 psi (4 200 bar)
HHPVS60NV2SHF9 | 9/16" | Femelle haute pression | Actionnement manuel | 2 voies - Droite | 60 000 psi (4 200 bar)
HHPVS60NV2EHF9 | 9/16" | Femelle haute pression | Actionnement manuel | 2 voies - Coudé | 60 000 psi (4 200 bar)
HHPVS60NV3BHF9 | 9/16" | Femelle haute pression | Actionnement manuel | 3 voies - 2 connexions de pression | 60 000 psi (4 200 bar)
HHPVS10NV2SNF8AO | 1/2" | Femelle NPT | Actionneur pneumatique normalement ouvert | 2 voies - Droite | 10 000 psi (700 bar)
HHPVS10NV2ENF8AO | 1/2" | Femelle NPT | Actionneur pneumatique normalement ouvert | 2 voies - Coudé | 10 000 psi (700 bar)
HHPVS30NV2SHF6AO | 3/8" | Femelle haute pression | Actionneur pneumatique normalement ouvert | 2 voies - Droite | 30 000 psi (2 100 bar)
HHPVS30NV2EHF6AO | 3/8" | Femelle haute pression | Actionneur pneumatique normalement ouvert | 2 voies - Coudé | 30 000 psi (2 100 bar)
HHPVS30NV3BHF6AO | 3/8" | Femelle haute pression | Actionneur pneumatique normalement ouvert | 3 voies - 2 connexions de pression | 30 000 psi (2 100 bar)
HHPVS30NV2SHF9AO | 9/16" | Femelle haute pression | Actionneur pneumatique normalement ouvert | 2 voies - Droite | 30 000 psi (2 100 bar)
HHPVS30NV2EHF9AO | 9/16" | Femelle haute pression | Actionneur pneumatique normalement ouvert | 2 voies - Coudé | 30 000 psi (2 100 bar)
HHPVS30NV3BHF9AO | 9/16" | Femelle haute pression | Actionneur pneumatique normalement ouvert | 3 voies - 2 connexions de pression | 30 000 psi (2 100 bar)

Caractéristiques / Spécifications techniques
  • Famille / série : HHP Needle Valves
  • Tailles de raccord indiquées : 1/4", 3/8", 1/2", 9/16"
  • Types de raccord indiqués : Femelle haute pression, Femelle NPT
  • Modes d'actionnement indiqués : Actionnement manuel, Actionneur pneumatique normalement ouvert (selon tableau)
  • Configurations disponibles : 2 voies - Droite, 2 voies - Coudé, 3 voies - 2 connexions de pression
  • Pressions maximales disponibles : 10 000 psi (700 bar), 30 000 psi (2 100 bar), 60 000 psi (4 200 bar)
  • Plusieurs références couvrant les combinaisons de taille, type de raccord, mode d'actionnement et configuration
