Élément de serrage mécanique EH 23211. series
pour pièces à usinermodulaire

élément de serrage mécanique
élément de serrage mécanique
élément de serrage mécanique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
mécanique
Applications
pour pièces à usiner
Autres caractéristiques
modulaire
Force de serrage

20 kN

Description

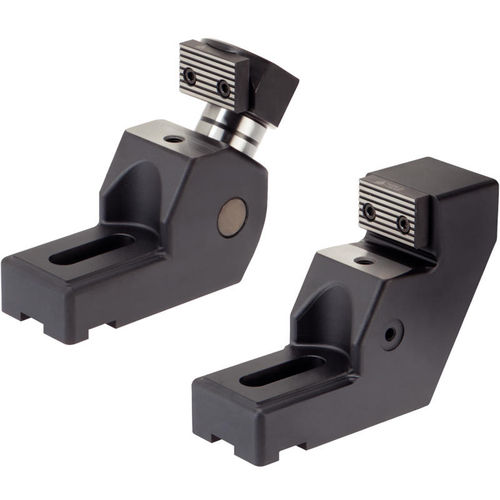

Cet étau de bridage modulaire, avec sa combinaison de mors mobile et mors fixe, vous permet de brider une pièce par les flancs afin de pouvoir usiner toutes les autres faces dans la même OP. placage de la pièce sur les appuis-plans grâce à l'inclinaison du mors mobile aucune perte de dimension de votre plateau de bridage grâce aux mors déportés force de serrage élevée - jusqu‘à 20 kN construction robuste en fonte sphérolithique pour une réduction des vibrations bridage sur tous matériaux et toutes formes de pièces grâce aux mors interchangeables fixation avec lardons étagés EH 23110. possible sur les rainures en T bridage sur les flancs pour éviter les collisions avec les outils trou de fixation pour le montage en option d'une butée latérale Matières fonte ductile (GGG 60) Assemblage La pièce à usiner est positionnée et ensuite bridée contre les appuis rectifiés. Les éléments d'appuis issus du catalogue Halder peuvent être fixés dans le taraudage de l'appui afin de s'adapter à tous les types de pièces. Le trou taraudé sur les côtés permet l'installation d'une butée latérale. Notes La livraison comprend le mors interchangeable 1138.400 (strié/lisse) - possibilité de modification avec le mors interchangeable 1138.100 (doux) de la gamme de produits Halder.

VIDÉO

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de HALDER France
