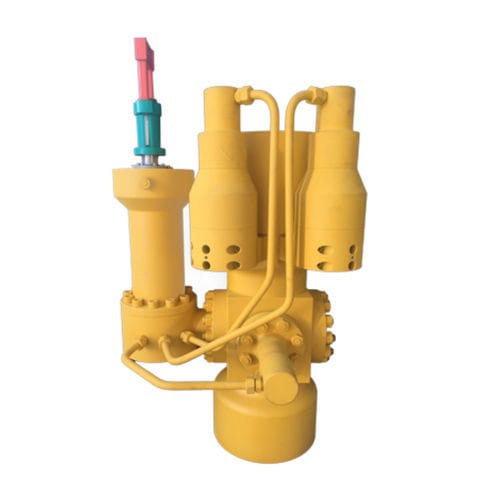

Débitmètre à Venturi Subsea-MPFM

pour liquidespour gazen acier inoxydable

Le Haimo Subsea Multiphase Flow Meter (Subsea-MPFM) est un nouveau produit spécialement conçu pour être installé soit directement sur un arbre de production, soit sur un collecteur sous-marin au fond de la mer. Sa conception très compacte permet de l'installer et de le récupérer à l'aide de véhicules télécommandés (ROV), et de nouvelles technologies garantissent des performances à long terme dans des conditions difficiles de pression, de température, de corrosion et de courants sous-marins à des profondeurs d'eau de plus de 1000 mètres. Le Haimo Subsea Multiphase Flow Meter (Subsea-MPFM) est développé sur la base du MPFM de surface breveté de Haimo, auquel ont été ajoutées de nouvelles technologies pour garantir des mesures précises et fiables du débit multiphasique pendant plus de 20 ans dans des environnements sous-marins difficiles, notamment des pressions intérieures et extérieures élevées, des températures basses, des chocs et vibrations sous-courants et la corrosion due à l'eau de mer. Les mesures sont basées sur la combinaison d'un gammagraphe à double énergie et d'un débitmètre massique à venturi, capable de traiter les débits de puits de pétrole et de gaz jusqu'à 100 % de la fraction du volume de gaz (GVF). Le Subsea-MPFM fournit en temps réel des débits multiphases dans des conditions standard, ainsi que la pression et la température en ligne. Le Subsea-MPFM de Haimo est construit avec des matériaux capables de résister à l'environnement corrosif du fond marin et à la corrosion du flux de production, et il est équipé de composants redondants pour une double assurance. De conception compacte, le Subsea-MPFM peut être installé à la fois directement sur la tête de puits pour la mesure d'un seul puits ou sur un collecteur pour la mesure de plusieurs puits.
