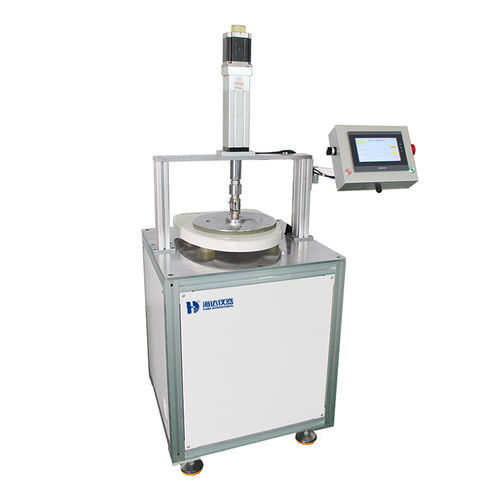

Machine d'essai de durée de vie 5063-HD

de fatigued'endurancede charge statique

Présentation du produit
La machine d'essai d'endurance pour siège de toilette 5063-HD conforme IEC 60335-2-84 réalise des essais répétés de fatigue et de résistance sur les couvercles et les anneaux de siège, sous valeurs de force, course, déplacement, temps et vitesse programmables afin d'évaluer la durabilité et la conformité qualité.

Conception et construction

• Principaux composants : vérins, capteurs de force, tiges de guidage, logiciel PLC, contrôle par écran tactile, blocs de fixation magnétiques, plaques en acier A3, éléments en acier inoxydable.
• Équipée pour les essais de fatigue (durée de vie) et les essais de résistance statique du couvercle et de l'anneau de siège.

Normes d'essai

• IEC 60335-2-84:2019
• GB/T 4706.53-2024

Caractéristiques principales

• Deux postes d'essai indépendants permettant un fonctionnement simultané sans interférence.
• PLC programmable avec écran tactile pour régler la force, la course, la vitesse et le nombre de cycles.
• Plage de force 0–4000 N et course 0–500 mm (programmables via PLC).
• Précision de force 0,001 grade et taux d'échantillonnage 1/250,000.
• Actionnement pneumatique avec vitesse d'essai réglable jusqu'à 500 mm/min et fonction de délai configurable.
• Compteur de cycles programmable jusqu'à 9 999 999 cycles ; durée d'essai programmable.
• Options de plaque de pression pour différents contacts et matériaux.
• Empreinte au sol compacte : 1200 x 800 x 1630 mm ; poids 300 kg ; alimentation 220 V / 50 Hz.

Caractéristiques techniques

• Modèle : 5063-HD
• Postes d'essai : 2 postes (fonctionnement indépendant)
• Modes fonctionnels : Groupe A – essai de fatigue de la charge du couvercle ; essai de durée de vie de la charge de l'anneau de siège. Groupe B – essai de résistance de l'anneau de siège et du couvercle
• Course d'essai : 0-500 mm (programmable PLC)
• Force d'essai : 0-4000 N (programmable PLC)
• Précision de la force : 0,001 grade
• Taux d'échantillonnage : 1/250,000
• Vitesse d'essai : 0-500 mm/min (programmable PLC)
• Méthode de contrôle : logiciel PLC + écran tactile
• Méthode de mouvement : commande pneumatique (mouvement haut/bas)
• Durée d'essai : 0-99H99M99S (programmable PLC)
• Fonction de délai : 0.1-9.95 s réglable
• Nombre de cycles : 0-9,999,999 cycles (programmable PLC)
• Taille d'échantillon (référence de fixation) : 720 x 420 x 800 mm (L x l x H)
• Configuration de la plaque de pression : ① 300 mm : 5 mm acier + 10 mm caoutchouc ; ② disque en caoutchouc 76 mm (épaisseur 19 mm, dureté Shore 70°)
• Alimentation : 220 V / 50 Hz
• Poids de l'appareil : 300 kg
• Dimensions (L x P x H) : 1200 x 800 x 1630 mm
