Machine d'essai de vibration HD-Snake-VH

au chocd'accélérationautomatique

Présentation

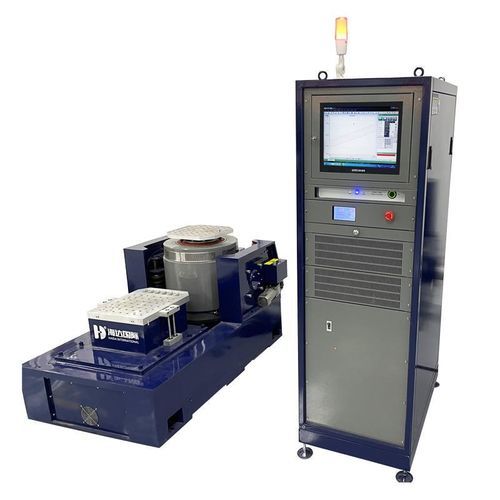

La série électrodynamique HD-Snake-VH assure des essais en vibration aléatoire, sinusoïdale et choc pour la qualification produit, la simulation de transport et la reproduction de profils de mission. Exemples de modèles : HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH. Les systèmes supportent les excitations horizontales et verticales et conviennent aux essais dans l’électronique, l’automobile, l’aéronautique et l’industrie en général.

Applications

• Composants automobiles : systèmes multimédia, capteurs, actionneurs, calculateurs (ECU), éléments de motorisation hybride/électrique, batteries et pièces de freinage.
• Aéronautique : équipements embarqués, composants moteur, pièces en composite/résine et matériaux d’étanchéité.
• Équipements électroniques : écrans, circuits imprimés, connecteurs, moteurs et appareils soumis aux chocs et vibrations lors du transport.
• Télécommunications et instrumentation : composants d’antenne, moteurs industriels, systèmes de navigation et équipements de télécommunication embarqués.
• Appareils de précision : robots industriels, appareils photo, objectifs, ensembles optiques et modules CMS.
• Systèmes électriques : transformateurs, onduleurs, piles à combustible et grands packs batterie lithium.
• Transport et équipements de terrain : composants ferroviaires, machines de chantier et matériels exposés aux conditions routières difficiles ou à l’expédition.

Caractéristiques / spécifications (par modèle)

• Série : HD-Snake-VH (exemples : HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH).
• Force nominale sinusoïdale/aléatoire : 6 kN à 50 kN selon le modèle.
• Force de choc nominale : 12 kN à 100 kN selon le modèle.
• Plage de fréquence : dépend du modèle, typiquement 2–3000 Hz (certains modèles jusqu’à 2800 Hz).
• Accélération maximale : jusqu’à 100G (980 m/s²).
• Déplacement maximal : jusqu’à 76 mm (selon modèle) ; vitesse maximale ≈ 1,8–2,0 m/s (personnalisable).
• Directions de vibration : horizontal et vertical (axe unique, options de plateau vertical).
• Exemples d’armatures : diamètres Φ240–Φ445 mm ; masse effective 10–50 kg selon le modèle.
• Fixation table : 17 × M10 ; plateaux expanders avec manchons de vis M10 inox ; espacement des trous exemple 100×100 mm pour expanders horizontaux.
• Capacité utile maximale : typiquement 200–800 kg selon le modèle.
• Fuite magnétique : < 10 gauss ; fréquence d’isolation vibration axiale : 2,5 Hz.
• Alimentation : AC triphasé 380 V, 50/60 Hz.

Amplificateur de puissance

• Puissance de sortie maximale (selon modèle) : 10 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA.
• Efficacité de conversion : ≥ 90 %.
• Fréquence de commutation : 116 kHz.
• Dimensions approximatives de l’amplificateur : 720 × 550 × 1700 mm (L × l × H) ; poids approximatif : ~480 kg.

Plateaux expanders

• Plateau vertical : tailles 400×400 mm à 1200×1200 mm (selon modèle) ; matériau : alliage d’aluminium ; fréquence de travail aléatoire jusqu’à 2000 Hz ; trous de fixation M10 inox ; poids approximatif par taille : 25–200 kg.
• Plateau coulissant horizontal : mêmes tailles et caractéristiques que les plateaux verticaux : alliage d’aluminium, jusqu’à 2000 Hz, manchons de vis M10 inox, poids approximatif 25–200 kg.

Normes & conformité

• Compatible avec les protocoles d’essai MIL-STD, DIN, ISO, ASTM, IEC, ISTA (incl. ISTA‑3A / ISTA‑6), GB, GJB, JIS, BS et autres normes internationales courantes.
