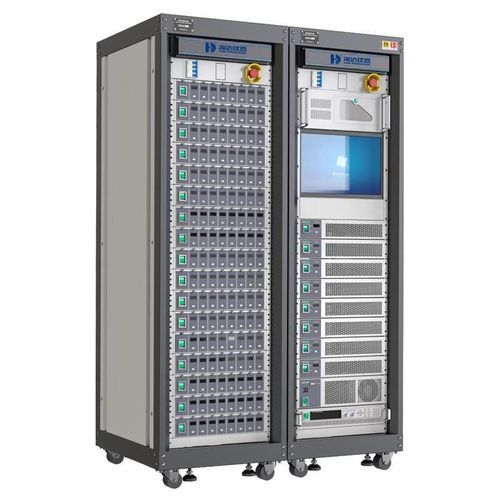

Système de test de tension 8018-HD

de résistance d'isolementde puissanceanti-effraction

Description du produit
Le système de test BMS 8018-HD est conçu pour l'étalonnage des paramètres, la vérification et les essais de production des systèmes de gestion de batterie pour véhicules électriques et stations de stockage d'énergie. Il prend en charge les sorties de batterie simulées, les sources de courant haute précision, la simulation de température et les tests multi‑canaux, et génère des rapports de test complets.

Spécifications produit

• Modèles : 8018-HD-BMS-5V3A/5A/10A-24S~240S-200A/400A/600A ; base : 8018-HD
• Tension PACK (mesure) : 5–1000 V ; précision 0,1% F.S ; résolution 0,1 V
• Tension cellule simulée : 0,1–5 V ; précision 0,01%R.D ±0,02% F.S ; résolution 0,1 mV
• Courants de sortie simulés : 1–5000 μA et 1–3000 mA ; précision 0,01%R.D ±0,1% F.S ; résolutions 0,1 μA / 0,1 mA
• Source de courant constant haute précision : options 0–200 A / 400 A / 500 A / 600 A ; précision ±0,05% F.S ; résolution 1 mA
• Simulation de température : -50 ℃ à 300 ℃ ; résolution 0,1 ℃ ; précision 0,1%R.D ±3% F.S
• Alimentation DC haute tension : 0–1000 V, 0–10 A ; précision tension 0,1%RD ±0,1%FS ; précision courant 0,1%RD ±0,1%FS
• Résistance haute puissance : 2 ensembles, 5 KΩ–10 MΩ ; pas minimal 5 KΩ
• E/S et communication : modules DI/DO et AI/AO configurables ; unités CAN ×4 ; prend en charge CANBUS / RS485 / RS232 / I2C / SUMBUS

Tests fonctionnels de base (exemples)

• Test OCV
• Tests de consommation au démarrage et en service
• Tests de perte d'énergie / consommation en veille
• Test de précision de la température cellulaire
• Comparaison tension totale et SOC
• Vérification de la résistance d'isolement
• Test de la fonction d'équilibrage
• Tests d'alarme (tension/courant/température/SOC)
• Tests d'E/S et d'échantillonnage de tension
• Tests de communication : CANBUS / RS485 / RS232 / I2C / SUMBUS

Tests de fonctions produit

• Test de consommation de courant statique
• Vérification de la précision du courant
• Test du courant d'équilibrage
• Test et vérification de la résistance d'isolement
• Vérification de la précision de la tension
• Simulation de signal de charge conforme aux normes nationales

Avantages produit

• Architecture batterie virtuelle : sans risque de court-circuit, fonctionnement sûr et flexible ; expansion modulaire jusqu'à 400S
• Logiciel avec configuration modulaire des projets de test : validation production, R&D, essais de recherche ; support du développement secondaire
• Démarrage manuel et tests automatiques en un clic (bouton, code-barres, démarrage PLC)
• Tests multi‑canaux indépendants pour augmenter le débit
• Synchronisation au milliseconde pour la simulation des processus de pack
• Support des tests d'endurance et de fiabilité longue durée

Spécifications techniques

• Modèle : 8018-HD
• Tension PACK (mesure) : 5–1000 V ; précision 0,1% F.S ; résolution 0,1 V
• Tension de sortie batterie simulée : 0,1–5 V ; précision 0,01%R.D ±0,02% F.S ; résolution 0,1 mV
• Courant de sortie simulé : 1–5000 μA et 1–3000 mA ; précision 0,01%R.D ±0,1% F.S ; résolutions 0,1 μA / 0,1 mA
• Échantillonnage batterie simulée : mêmes plages et précisions que la sortie simulée
• Capacité d'absorption de courant : 1–3000 mA ; précision 0,01%R.D ±0,1% F.S ; résolution 0,1 mA
• Simulation de température : -50 ℃ à 300 ℃ ; résolution 0,1 ℃ ; précision 0,1%R.D ±3% F.S
• Source de courant constant haute précision : 0–200 A / 400 A / 500 A / 600 A ; précision ±0,05% F.S ; résolution 1 mA
• Alimentation DC haute tension : 0–1000 V, 0–10 A
• Résistance haute puissance : 2 ensembles, 5 KΩ–10 MΩ ; pas minimal 5 KΩ
• Modules E/S et communication configurables ; prend en charge CANBUS / RS485 / RS232 / I2C / SUMBUS
