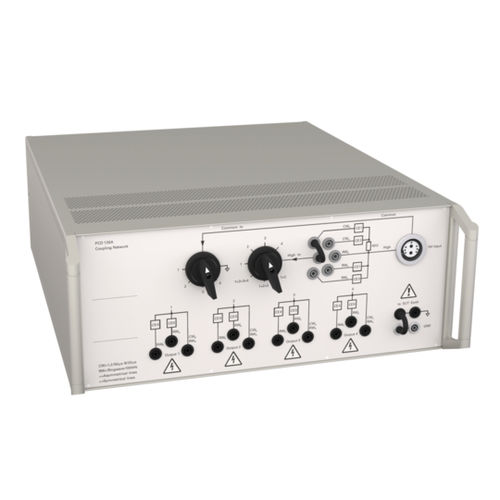

Réseau de couplage PCD 126A

Le PCD 126A est utilisé pour le couplage de surtension d'impulsions d'ondes combinées 1,2/50us - 8/20us sur des lignes de données et de signaux asymétriques non blindées conformément aux normes IEC/EN. Il est également utilisé pour le couplage de surtension d'impulsions d'ondes annulaires sur des lignes de données et de commande asymétriques et symétriques non blindées, conformément aux normes IEC/EN. Des valeurs de crête allant jusqu'à 6,6 kV sont possibles. Jusqu'à 4 fils peuvent être testés simultanément. Pour obtenir une flexibilité maximale, seuls des éléments de couplage sont inclus dans le PCD 126A. Les circuits de découplage, qui dépendent de l'EUT à tester, peuvent être placés séparément dans le montage de test. Commutation manuelle des voies de couplage pour les tests en mode commun (longitudinal, ligne vers terre) et en mode différentiel (transversal, ligne vers ligne). Les éléments de couplage par défaut sont des condensateurs, des diodes à avalanche de claquage et des parafoudres. Les éléments de couplage peuvent être sélectionnés facilement. La sortie de couplage direct permet au client d'utiliser ses propres éléments de couplage. Onde combinée 1,2/50us - 8/20us impulsions Résistance de série 40 Ohm incluse Onde circulaire 100kHz impulsions Jusqu'à 4 fils peuvent être testés Bande passante du signal jusqu'à quelques MHz Sélection manuelle du chemin de couplage Sûr et facile - Toutes les prises sont des fiches bananes de sécurité pour assurer une sécurité maximale à l'utilisateur. Le chemin de couplage sélectionné est visible au premier coup d'œil. Robuste et fiable - La sélection minutieuse des composants garantit que le PCD 126A continuera à fonctionner dans les conditions de test les plus difficiles.
