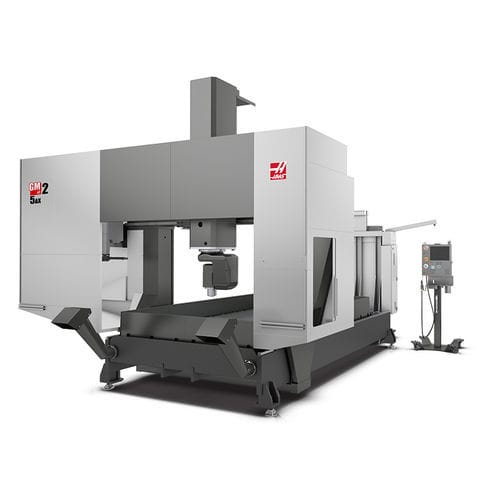

Fraiseuse CNC à 5 axes GM-2-5AXà broche pivotanteà portiquepour composites
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- à 5 axes
- Orientation de la broche
- à broche pivotante
- Structure
- à portique
- Matière usinée
- pour composites
- Nez de broche
- HSK F63, HSK-63-A
- Nombre d'outils
- 30 outils
- Applications
- pour pièce de grande dimension
- Autres caractéristiques
- rigide
- Course X
3 683 mm
(145 in)- Course Y
2 223 mm
(88 in)- Course Z
1 000 mm
(39 in)- Vitesse de rotation
20 000 rpm
(125 664 rad.min-1)- Puissance
10 kW
(13,6 hp)- Vitesse d'avancement axe X
12 000 mm/min
(8 in/s)- Vitesse d'avancement axe Y
48 000 mm/min
(31 in/s)- Vitesse d'avancement axe Z
30 000 mm/min
(20 in/s)- Charge max. de la table
2 722 kg
(6 001 lb)- Poids max. outil
5,4 kg
(11,9 lb)- Poids total
10 000 kg
(22 046,23 lb)
Description
La GM-2-5AX est une fraiseuse à portique à 5 axes conçue pour l’usinage complexe de pièces larges, par exemple : composants de fuselage, moulages et structures composites. La construction en acier rigide de la machine offre une plateforme de coupe extrêmement stable, et une table d’une épaisseur de 1" en aluminium est fournie en version standard. Un déflecteur mobile protège l’opérateur des copeaux et du liquide de coupe, tout en maintenant l’espace de travail propre.
La tête de broche à axe double offre ± 245 degrés de rotation de l’axe C et ± 120 degrés de basculement de l’axe B
Construction en acier rigide
Déflecteur pour le confinement des copeaux et du liquide de coupe
Table aluminium épaisse de 1"
Fabriqué aux États-Unis
