Banc de calibration de température TR series

de machines CNC, MMT et de mesureuniverselde table

Présentation
Le TR est un banc de réglage destiné aux environnements d'atelier et de calibration. Environ 80 % des unités sont installées à côté de centres d'usinage et 20 % servent de maîtres d'étalonnage. Le TR simplifie les réglages à 2 points (ID/OD) et à 3 points, remplaçant plusieurs bagues maîtresses et cales. Des adaptateurs brevetés réduisent l'erreur de position et accélèrent le réglage. Saisissez la cote au clavier, le chariot mobile se positionne automatiquement et reste en position pendant la mesure.

Suitable for / Outils compatibles

• Réglage d'instruments internes et externes (ID/OD)
• Alésomètres à 2 points
• Micromètres et comparateurs extérieurs 2 points
• Micromètres à 3 points
• Jauges de profondeur et pieds à coulisse
• Instruments universels : Sunnen, Dorsey, Mueller, Mitutoyo, Insize, Bowers, Kroeplin

Optional & Accessoires

• Table de support mobile professionnelle
• Certificat ILAC / autorité équivalente
• Jeu d'enclumes en acier trempé
• Lecteur de code‑barres pour rappel des valeurs
• Supports adaptatifs pour instruments de grande taille

Avantages du système TR

• Réduction des temps consacrés aux opérations d'annulation et de réglage
• Remplace bagues maîtresses et cales — équivalence micron par micron
• Amélioration de la précision du réglage via saisie numérique
• Azzerage facilité : un point fixe et opération mains libres réduisent l'erreur opérateur
• Adaptateurs brevetés guidant les instruments, utilisables sur faces de blocs céramiques
• La dureté céramique garantit longévité
• Si certifié, TR peut servir de référence primaire pour l'étalonnage interne
• Lecteur de code‑barres pour rappel rapide des positions

Électronique

• Écran tactile 10 pouces
• Clavier alphanumérique et saisie numérique
• Connectivité PC via Ethernet et USB
• Enregistrement des données et rappel des positions
• Adaptation position matériau/température

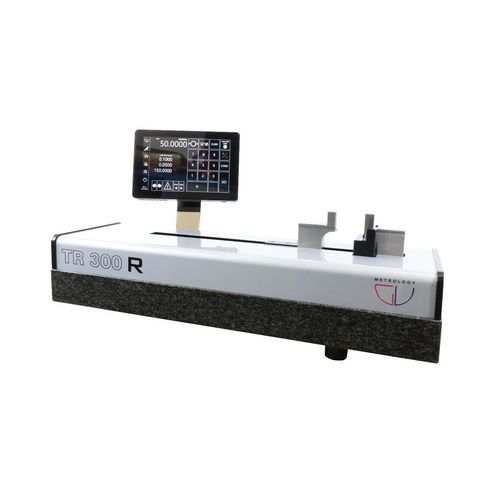

TR SERIE R (table)
Étendue de mesure ID (mm (in)) : 300 (12), 600 (23), 1000 (40), 1500 (60), 2000 (80), 3000 (120), 4000 (160), 5000 (200). Étendue de mesure OD (mm) : 340, 640, 1040, 1540, 2040, 3040, 4040, 5040. Poids (kg) : 75, 100, 180, 320, 400, 500, 750, 930. Interface : ETHERNET/USB. Erreur maximale admissible (µm) : 3 µm + L/300. Répétabilité (µm) : 1. Résolution (µm) : 1. Température de fonctionnement (°C) : 10–35.

TR SERIE S (table)
Tailles disponibles (mm) : 300, 600, 1000, 1500, 2000, 3000, 4000, 5000. Erreur maximale admissible (µm) : 1,5 µm + L/500. Répétabilité (µm) : 0,8. Résolution (µm) : 0,5. Température de fonctionnement (°C) : 10–35.

TR SERIE P (table)
Tailles disponibles (mm) : 300, 600, 1000. Erreur maximale admissible (µm) : 1 µm + L/500. Répétabilité (µm) : 0,5. Résolution (µm) : 0,1. Température de fonctionnement (°C) : 20 ± 1.

Caractéristiques / Spécifications techniques

• Nom / modèle : TR
• Marque : GV METROLOGY
• Fonction : banc de réglage pour instruments 2 points (ID/OD) et 3 points ; remplace bagues et cales
• Positionnement : saisie numérique avec positionnement automatique du chariot et maintien de position
• Adaptateurs : adaptateurs brevetés pour guidage des instruments, utilisables sur blocs céramiques
• Interface : Ethernet / USB
• Électronique : écran tactile 10 pouces, connectivité PC, stockage des données, lecteur de code‑barres, adaptation matériau/température
• Série R — Étendue de mesure ID : 300 à 5000 mm. Erreur max : 3 µm + L/300. Répétabilité : 1 µm. Résolution : 1 µm.
• Série S — Erreur max : 1,5 µm + L/500. Répétabilité : 0,8 µm. Résolution : 0,5 µm.
• Série P — Erreur max : 1 µm + L/500. Répétabilité : 0,5 µm. Résolution : 0,1 µm.
• Accessoires : table mobile, certificat ILAC/équivalent, enclumes trempées, lecteur de code‑barres, supports adaptatifs.
