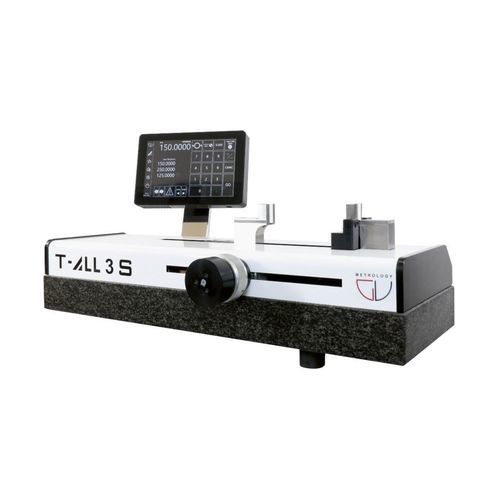

Banc de calibration de distance T-ALL series

de comparateur à cadrande tablescanner

Product subtitle
T-ALL est un banc utilisable en atelier pour le réglage, la présélection et l'étalonnage, intégrant une fonction de mesure brevetée pour des contrôles rapides en production.

Product overview
T-ALL est l'évolution de la gamme TR : il intègre une poignée préchargée qui réalise des mesures pendant l'utilisation manuelle. Conçu pour mesurer des échantillons de production, des instruments manuels et des étalons en atelier ou en salle métrologique.

Suitable for setting internal and external measuring tools, such as:

• Instruments à deux points (alesamètres)
• Micromètres externes
• Calibres à vernier et cales numériques
• Jauges de profondeur
• Comparateurs et indicateurs
• Mesure de cales et tampons lisses et filetés

Optional & Accessories

• Plateau flottant professionnel pour tampons
• Plateau réglable pour cales
• Enclumes en acier dur (plates ou sphériques)
• Table de support mobile professionnelle
• Certificat ILAC / équivalent
• Couple d'enclumes en acier dur
• Scanner code-barres pour rappel de valeurs
• Supports adaptatifs pour instruments volumineux

Advantages

• Réunit toutes les fonctions du TR avec des mesures rapides et précises en atelier
• Permet le contrôle et l'étalonnage interne des cales et tampons – lisses et filetés
• Mesures objectives grâce aux enclumes en acier dur et au précontrôle constant

Electronics

• Écran tactile 10 pouces
• Connexion PC via Ethernet/USB
• Mémorisation et rappel des positions (OD + ID)
• Support scanner code-barres pour rappel rapide
• Adaptation positionnelle selon matériau/température

Technical specifications
T-ALL SERIE R
Étendue de mesure internes (mm) : 260, 560, 960, 1500, 2000, 3000
Étendue de mesure externes (mm) : 300, 600, 1000, 1540, 2040, 3040
Poids (Kg) : 75, 100, 180, 450, 650, 1500
Interface : ETHERNET / USB
Erreur maximale admissible (µm) : 3 µm + L/300
Répétabilité (µm) : 1
Résolution (µm) : 1
Température de fonctionnement (°C) : 10 – 35

T-ALL SERIE S
Erreur maximale admissible (µm) : 1,5 µm + L/500
Répétabilité (µm) : 0,8
Résolution (µm) : 0,5
Température de fonctionnement (°C) : 10 – 35

T-ALL SERIE P
Erreur maximale admissible (µm) : 1 µm + L/500
Répétabilité (µm) : 0,5
Résolution (µm) : 0,1
Température de fonctionnement (°C) : 20 ± 1

Characteristics / technical notes

• Fonction : banc de réglage, présélection et étalonnage avec fonction de mesure brevetée
• Poignée préchargée pour opérations manuelles de mesure
• Compatible inter/externe et contacts 2 et 3 points
• Mémoire des positions et interface PC/imprimante
• Options disponibles pour usage atelier ou laboratoire (table mobile, certificats, enclumes, scanner)
