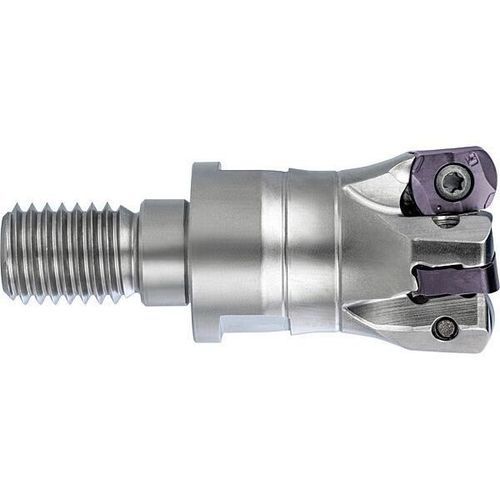

Fraise à plaquettes indexables 28001 series

à rainurerà copierd'ébauche

Présentation du produit
Fraises à haute avance avec plaquettes indexables et filetage vissé, conçues pour des plaquettes double-face de type XNMX 07. Compatibles avec porte-outils spécifiques pour fraises à montage vissé. Disponibles en plusieurs variantes.

Caractéristiques principales

• Code de connexion (côté machine) : filetage vissé
• Refroidissement interne : avec
• Norme : norme de l'entreprise
• Surface : nickelée
• Sens de coupe : droite
• Identification (réf. article) : Nouveau
• Hélicoïdal (option article) : hélice
• Capacité de rainurage (option article) : rainurage
• Capacité de plongée (option article) : plongée
• Mode d'application : ébauche
• Capacité : copie

Remarques produit
pour plaquettes double-face type XNMX 07 • pour porte-outil pour fraise à montage vissé réf. art. no. 4199 • clé Torx Plus réf. art. no. 28901 8.000 à commander séparément • utiliser le code 16.000 avec paramètres réduits, max. ap=0,7 mm, max. fz=0,8 mm • nous recommandons l'utilisation de la clé dynamométrique 4915 (8.000) et de la plaquette interchangeable 4960 (15.000)

Compatibilité matériau (code ISO)
P - Acier, acier fortement allié
M - Acier inoxydable
K - Fonte grise, fonte à graphite sphéroïdal / fonte malléable
N - Aluminium et autres métaux non ferreux
S - Alliages spéciaux, superalliages et titane
H - Acier trempé et fonte traitée

SKU
SKU: 28001

Caractéristiques / spécifications techniques

• Famille de produit : Fraises à haute avance (plaquettes indexables, filetage vissé)
• Type de plaquette compatible : XNMX 07 (double-face)
• Porte-outil recommandé : porte-outil pour fraise à montage vissé (référence indiquée sur la fiche produit)
• Outils auxiliaires : clé Torx Plus (réf. art. no. 28901 8.000) vendue séparément
• Utilisation alternative du code : code 16.000 avec paramètres d'usinage réduits
• Profondeur de coupe axiale maximale (ap) avec paramètres réduits : 0,7 mm
• Avance par dent maximale (fz) avec paramètres réduits : 0,8 mm
• Clé dynamométrique recommandée : 4915 (8.000)
• Plaquette interchangeable recommandée : 4960 (15.000)
• Refroidissement : refroidissement interne activé
• Finition de surface : nickelée
• Sens de coupe : droite
