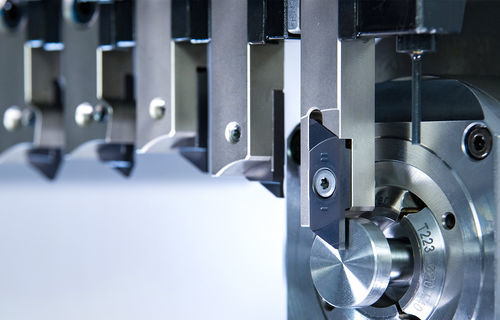

Outil de rainurage à plaquettes amovibles System 208

à plaquettes réversiblespour tour de décolletageavec fluide de refroidissement interne

Présentation
Avec le nouveau System 208, Gühring propose un système de rainurage développé pour les tours à poupée mobile. La géométrie spécifique, la grande interchangeabilité et les gains de durée de vie constatés répondent aux besoins d'usinage de pièces micro-tournées complexes.

Conception compacte pour espaces restreints
Les tours à poupée mobile travaillent souvent dans des espaces très contraints. La plaquette rhombique rectifiée à deux arêtes de coupe est conçue pour une utilisation précise même sur de petites machines avec alimentation en barre. Avec une profondeur de rainurage maximale de 8 mm, le System 208 couvre les opérations allant du tronçonnage à la rainure et au tournage longitudinal. Des essais en condition de production ont montré jusqu'à +30 % de durée de vie outil par rapport à la concurrence, des temps de cycle réduits et des processus plus stables, entraînant moins de changements d'outil et un coût pièce inférieur, compatibles avec la production en série stable.

Grande fiabilité de procédé grâce à une interface précise
Une caractéristique centrale du System 208 est son interface haute précision, avec une précision de repositionnement de ±0,015 mm, garantissant un positionnement exact des arêtes après chaque changement de plaquette. La nouvelle vis de serrage Torx-Plus double face permet des changements rapides de plaquettes directement en machine, réduisant le temps d'intervention et simplifiant la manutention.

Avantages pour le client
Le System 208 présente des bénéfices pour plusieurs secteurs :

• secteur médical : usinage précis de composants complexes comme les implants et instruments
• électronique & robotique : haute fiabilité des processus pour petites séries et grandes séries
• technologie des connecteurs : usinage fiable de matériaux exigeants

Le système augmente la disponibilité machine, prolonge les intervalles d'utilisation des outils et réduit le coût total par pièce.

Composition du programme de rainurage
Le programme System 208 comprend :

• Plaquettes rectifiées et indexables avec revêtement nanoA en cinq variantes géométriques (GE, GP, GR, GZ neutral & GZ R/L) pour des profondeurs de rainurage jusqu'à 8 mm
• Porte-outils en 10×10, 12×12, 16×16 mm, disponibles droit/gauche, avec ou sans refroidissement interne (IC)
• Nouvelle vis de serrage Torx-Plus pour une manipulation rapide

Conclusion — Vos avantages avec le System 208
Le System 208 est conçu pour la technologie de tournage à poupée mobile, répondant aux contraintes d'espace, aux exigences de précision et de fiabilité des processus tout en améliorant la rentabilité de fabrication.

Caractéristiques / spécifications techniques

• Marque : Gühring
• Modèle / Dénomination commerciale : System 208
• Géométrie de la plaquette : plaquette rhombique rectifiée à deux arêtes
• Profondeur de rainurage maximale : 8 mm
• Précision de repositionnement / précision d'interface : ±0,015 mm
• Revêtement des plaquettes : nanoA
• Variantes géométriques disponibles : GE, GP, GR, GZ neutral, GZ R/L
• Tailles de porte-outils : 10×10 mm, 12×12 mm, 16×16 mm
• Options porte-outils : droit / gauche, avec ou sans IC (refroidissement interne)
• Vis de serrage : Torx-Plus double face pour changements rapides
• Performances signalées : jusqu'à +30 % de durée de vie outil en essais comparatifs
